O polietileno expandido de alta densidade em obra de drenagem pluvial – Vitoria da Conquista/BA

RC: 90814
554
4.8/5 - (25 votes)
DOI: 10.32749/nucleodoconhecimento.com.br/engenharia-civil/drenagem-pluvial

CONTEÚDO

ARTIGO ORIGINAL

GUSMÃO, Filipe dos Santos [1], CORDEIRO, Érico Souza Brito [2]

GUSMÃO, Filipe Dos Santos. CORDEIRO, Érico Souza Brito. O polietileno expandido de alta densidade em obra de drenagem pluvial – Vitoria da Conquista/BA. Revista Científica Multidisciplinar Núcleo do Conhecimento. Ano 06, Ed. 07, Vol. 04, pp. 53-73. Julho de 2021. ISSN: 2448-0959, Link de acesso: https://www.nucleodoconhecimento.com.br/engenharia-civil/drenagem-pluvial, DOI: 10.32749/nucleodoconhecimento.com.br/engenharia-civil/drenagem-pluvial

RESUMO

A Drenagem Pluvial é o processo de controle e gerenciamento das águas pluviais. Este artigo traz como problemática minimizar os problemas que o excesso de água pode causar nos meios urbanos, como deslizamentos de terra e inundações. Por meio de um conjunto de estruturas e instalações em vias urbanas, o sistema pode orientar e direcionar o fluxo de água para canais, bueiros, galerias etc. Posto o alto grau de preocupação com o equilíbrio ambiental, o presente artigo tem como objetivo apresentar todos os elementos estruturais deste tipo de infraestrutura, e, também, uma comparação entre os Tubos de Polietileno Expandido de Alta Densidade e as Manilhas de Concreto Armado, visando o custo-benefício para um determinado trecho em uma obra localizada na cidade de Vitória da Conquista – BA, a qual foi acompanhada do início ao fim por um estágio supervisionado. Sendo assim, a partir das pesquisas bibliográficas foi possível explanar sobre os elementos estruturais da drenagem pluvial como também, as características físicas e relacionadas ao custo-benefício de cada tipo de galeria a ser utilizada neste tipo de obra. Este trabalho conclui que, para os preços na região, pode-se afirmar que o uso dos tubos de polietileno foram a melhor escolha para a execução da obra.

Palavras-chave: Drenagem Urbana, Custo-Benefício, PEAD.

1. INTRODUÇÃO

A urbanização e o progresso da construção civil têm como resultado o desenvolvimento da impermeabilização do solo. Visto que, ao asfaltar ruas, levantar edifícios, produzir calçadas, amplia-se os campos impermeáveis no meio urbano. Deste modo, no momento em que chove, a água não é absorvida pelo chão. Enormes volumes de chuva fluem para as redes pluviais, que ficam sobrecarregadas e, várias vezes, entupidas com lixo, ocasionando, então, alagamentos e enchentes (PLASTPRIME, 2018).

Responsabilizar-se pela permeabilidade do solo auxilia a impedir esses desastres e assegura, além disso, a introdução da água da chuva no lençol freático. Isso faz com que a água complete o seu circuito natural e seja capaz de restabelecer os aquíferos. Por esse motivo, em um futuro, garantir a permeabilidade é, também, impedir as crises hídricas, já sentidas em diversos municípios do país (PLASTPRIME, 2018).

Tendo em vista as consequências do avanço das construções civis, o presente artigo teve como questão norteadora: qual medida pode ser tomada para que haja a correta permeabilidade das águas pluviais no solo?

A drenagem pluvial busca dar direcionamento correto à água presente no solo e nas águas oriundas da chuva. Os sistemas mais comuns de drenagem, transportam as águas superficiais coletadas nos dispositivos de microdrenagem através das bocas de lobo, destinando as mesmas aos sistemas de macrodrenagem, constituídos de canais abertos ou de condutos fechados (galerias), podendo ser implantados algumas obras complementares, como dissipadores de energia e bueiros (MACHADO 2014).

O objetivo deste trabalho será comparar algumas das vantagens e desvantagens de se utilizar o Polietileno Expandido de Alta Densidade (PEAD), ao invés de se utilizar as manilhas de concreto, e com isso, comparar o seu custo-benefício em uma obra de Drenagem Pluvial na cidade de Vitória da Conquista – BA, Bairro Patagônia, em todo o Loteamento Conveima 1.

2. DRENAGEM PLUVIAL

A drenagem urbana é o grupo de providências que tenham como meta reduzir os perigos que os cidadãos estão sujeitos, reduzir os danos provocado por inundações e proporcionar o progresso urbano de maneira harmônica, estruturada e sustentável. isto é, a drenagem nada mais é do que a direção da água da chuva que escoa dentro do meio urbano (AGERSA, 2021).

O crescimento da nação, especialmente em pólos regionais de desenvolvimento e o aumento irregular da periferia tem gerado efeitos consideráveis na infraestrutura de recursos hídricos. E um dos grandes impactos que tem acontecido na drenagem urbana é a maneira de crescimento da regularidade e magnitude das inundações e por consequência a degradação ambiental. De modo reduzido, os princípios da drenagem urbana moderna consistem principalmente em não passar os impactos à jusante, impedindo o aumento das cheias naturais, recuperar os corpos hídricos, procurando o reequilibro das fases naturais (hidrólogos, biológicos e ecológicos) e ter em consideração a bacia hidrográfica como unidade espacial de ação (COMITÊPARDO, 2004).

De acordo Tucci (2005), infiltração é o processo em que a água que se encontra na superfície, passa para o interior do solo. Essa capacidade depende das características do solo e do estado de umidade da camada superior do solo, chamada também de zona não-saturada. A velocidade do escoamento através da camada não-saturada do solo até o lençol freático (zona saturada) é chamada percolação. A percolação depende do estado de umidade da camada superior do solo e do tipo de solo.

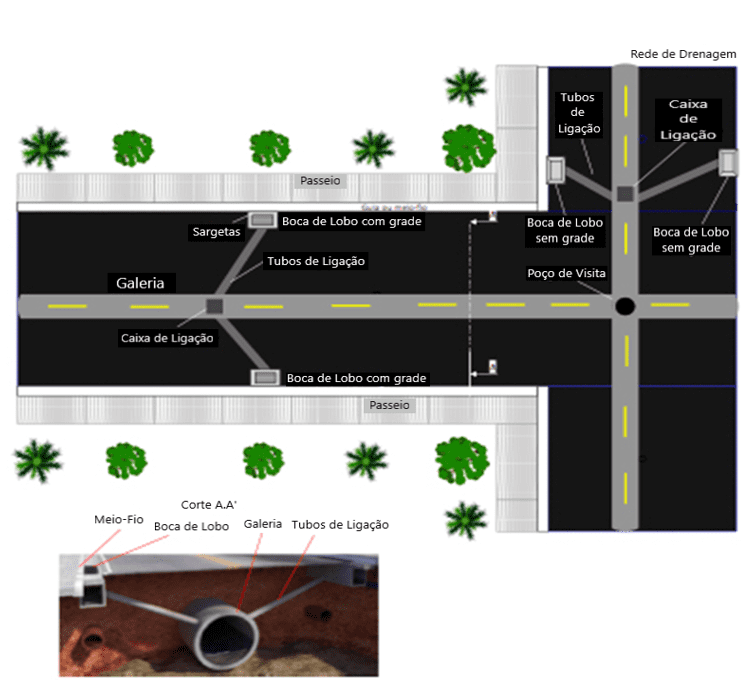

Figura 1: Sistema de Microdrenagem

Fonte: Ruggeri Júnior e Souza (2020).

Na figura 1, é possível visualizar todos os componentes de uma estrutura de Drenagem Pluvial, na qual serão analisadas no tópico 2.1 deste trabalho.

2.1 COMPONENTES DE UMA ESTRUTURA DE DRENAGEM PLUVIAL

De acordo com Ruggeri Júnior e Souza (2020), os principais componentes de uma Drenagem Pluvial são:

  • Meio-fio ou guia: É uma faixa longitudinal de divisão do passeio com a rua;
  • Sarjeta: é o canal localizado entre a guia e a pista, designada a colher e dirigir as águas de escoamento superficial até os locais de coletas, denominado de boca de lobo;
  • Bocas de Lobo: São estruturas hidráulicas com o objetivo de conduzir as águas superficiais transportadas pelas sarjetas junto às guias situadas ao longo das vias;
  • Tubos de Ligação: As águas provenientes das bocas de lobo são destinadas por estes tubos;
  • Caixa de Ligação: Essas caixas de ligação são utilizadas quando se faz necessária a locação de bocas de lobo intermediárias ou para evitar-se a chegada, em um mesmo poço de visita, de mais de quatro tubulações. Sua função é similar à do poço de visita, diferenciando-se deste por não ser visitável;
  • Poço de Visita: Os poços de visitas são construídos com o objetivo de acessar a realização de inspeção às canalizações e manter seu bom estado de funcionamento;
  • Galerias: As águas pluviais coletas por meio desses dispositivos da rede de drenagem são conduzidas por condutos, chamados de galerias, até as estruturas de lançamento;
  • Estruturas de Lançamento: Essas estruturas, como o nome já induz, têm a função de destinar as águas pluviais até o lançamento final (dispositivos de macrodrenagem), com dissipadores de lançamento de águas pluviais, para evitar erosões nos cursos d’água.

2.2 TIPOS DE GALERIAS

As tubulações utilizadas nas galerias, podem ser de diferentes materiais: Concreto, Corrugado de Polietileno de alta densidade (PEAD), Policloreto de polivinila (PVC), Argila, Cobre, entre outros (RELVAS, 2004).

2.2.1 TUBOS DE CONCRETO ARMADO

O tubo de concreto vem sendo usado desde o final do século 19 nos trabalhos de drenagem, sendo assim, por causa da alta disponibilidade de comércio, possui simples aquisição e valor acessível, indicando vantagem aos olhos da maioria dos construtores e engenheiros. (EMPÓRIO ATACADO, 2019)

A sua utilização encaminha a galerias de água pluviais e drenagem de regiões como: aeroportos, condomínios, rodovias, áreas fabris, galerias e bueiros. Os tubos de concreto armado são conhecidos em quatro categorias: PA1 / PA2 / PA3 / PA4. Quanto mais superior o número de especificações, maior é a carga por ele sustentada de acordo com norma técnica NBR 8890. (JESUS DE MARI, 2020)

Segundo Belgo Bekaert (2018), algumas das vantagens de se utilizar os tubos de concreto armado são:

  • Insumo para produção de tubos. Tendo como exemplo, o concreto já é “consagrado” pelo contínuo uso e, deste modo, está menos apto a defeitos na aplicação. Ele da mesma forma é mais fácil e rápido de ser usado do que outros materiais;
  • Alta resistência mecânica. “Ele suporta cargas mais pesadas, com alturas de aterro muito grandes”;
  • Baixo custo. Por já serem utilizados desde o final do século 19, existem muitos lugares que já os possuem em estoque para comercialização, como por exemplo a ‘Imacicol’ e a ‘Central Pré-moldados’, ambas as lojas situadas na cidade de Vitória da Conquista/BA.

2.2.2 TUBOS DE POLIETILENO EXPANDIDO DE ALTA DENSIDADE (PEAD)

O Polietileno Expandido de Alta Densidade (PEAD), é uma estrutura molecular regular e estável, e resulta em produtos finais com características superiores à de outros plásticos e de outros polietilenos. Como seu peso molecular é elevado, o PEAD é mais indicado para a fabricação de tubos que apresentam resistência quanto a deformações, também garantem durabilidade, flexibilidade e leveza. Composto feito por uma cadeia através de carbono e hidrogênio, é um material maleável e permite sua deformação, o que permite que ele seja reutilizado. O polietileno de alta densidade, é resistente a altas temperaturas, impermeável, atóxico, possui pouca estabilidade dimensional, e baixa densidade. (PLÁSTICO VIRTUAL, 2019)

O PEAD também pode ser injetado para moldar itens como caixas, pallets, embalagens, produtos domésticos e brinquedos. Além disso, pode ser utilizado na produção industrial de: canos de água, canos de gás natural e de dutos de irrigação, dutos de esgotos, e tubos condutores de cabos elétricos e de telecomunicações. (TECHDUTO, 2018)

De acordo uma pesquisa feita pela Empório Atacado (2019), as principais vantagens do PEAD comparado ao tubo de Concreto Armado são:

  • Mais resistência: Quedas de pequena altura são capazes de facilmente provocar estragos ao tubo de concreto. Já o duto de polietileno tem alta força contra quebras e quebras, sendo capaz inclusivamente ser introduzido sob rodovia com alto fluxo de veículos, em estradas ou também portos e aeroportos;
  • Da mesma forma mostram mais maleabilidade que o tubo de concreto, não sendo abalados pela deslocação natural do solo e autorizando melhor flexibilidade tanto no planejamento quanto na instalação;
  • São além disso mais fortes às circunstâncias agressivas do solo, não enferrujam, estragam ou sofrem desgaste. Em comparação, o tubo de polietileno sustenta uma alteração de pH entre 1,5 a 14, durante o tempo em que o tubo de concreto aguenta só entre 3 a 12;
  • Mais facilidade de execução e manuseio: O tubo de polietileno é perto de 30 vezes mais leve que o tubo de concreto, ajudando no carregamento e instalação, pois não precisa de materiais para descida do duto na valeta;
  • A maior medida também reduz o número de tubos necessários. Durante o tempo em que o tubo de concreto tem dimensão de 1 metro, o tubo pead é realizado em barras de 6 metros. Em comparação, para 144 metros de tubulação, são precisos 144 tubos de concreto, durante o tempo em que apenas 24 tubos de polietileno;
  • Já em questão de junções, a união dos dutos de pead se dá por meio de ponta e bolsa, só com encaixamento ou rosqueamento. No tubo de concreto, é preciso a isolação com massa de cimento depois da junção dos tubos na localização
  • Dessa maneira, a aplicação das juntas do tubo de polietileno é mais veloz e simples, além de o total de juntas ser certamente menor (23 conexões num projeto de 144 metros contra 144 emendas do tubo de cimento);
  • Mais velocidade: O tubo de polietileno mostra uma instalação mais veloz se comparado ao tubo de concreto por causa da maior simplicidade de carregamento e agitação, a velocidade de instalação das junções e a maior dimensão dos tubos;
  • Menor número de cuidado: O tubo de concreto é um equipamento que suporta corrosão com mais simplicidade, além de proporcionar infiltrações. Já o tubo de polietileno é resistente, firme e bastante duradouro. A vida proveitosa do tubo de concreto é de aproximadamente 30 anos, durante a qual o tubo de polietileno tem como duração no mínimo 50 anos, sendo capaz de atingir a 75 anos.

3. OBRA NO BAIRRO CONVEIMA 1 – VITÓRIA DA CONQUISTA/BA

Para a realização deste trabalho, foi necessário acompanhar o processo executivo de um projeto de drenagem pluvial realizado no loteamento Conveima 1, da cidade de Vitória da Conquista, através de um estágio supervisionado, utilizando os tubos de PEAD, a fim de acabar com os alagamentos do local. Além deste acompanhamento, foi realizada uma série de estudos e pesquisas teóricas para esclarecer aos leitores a respeito de como funciona uma drenagem pluvial, causando assim, um embasamento teórico, para que posteriormente possa inserir o estudo sobre os tipos de materiais utilizados neste tipo de obra. Neste artigo, é proposto o estudo da utilização e do fácil manejo do PEAD, ajudando para que a obra seja entregue em um prazo menor, comparado as manilhas de concreto armado, que são consideradas um material de um manejo mais difícil pelo seu peso, causando consequentemente um atraso na obra, de acordo os estudos teóricos apresentados. Para entender mais sobre a drenagem e os tipos de materiais utilizados neste tipo de obra, além dos estudos teóricos, o engenheiro responsável pela obra em questão pôde esclarecer algumas dúvidas e opinar sobre os materiais, ao decorrer do estágio supervisionado.

Foi analisado um trecho da obra e feito o seu orçamento, comparando os dois métodos de Drenagem Pluvial, utilizando tanto os tubos PEAD, como as Manilhas de Concreto Armado. O trecho a ser analisado é o trecho 12 e 13 da obra, demonstrado a partir de uma planilha realizada durante a execução da obra, anexada, a seguir, na Figura 2.

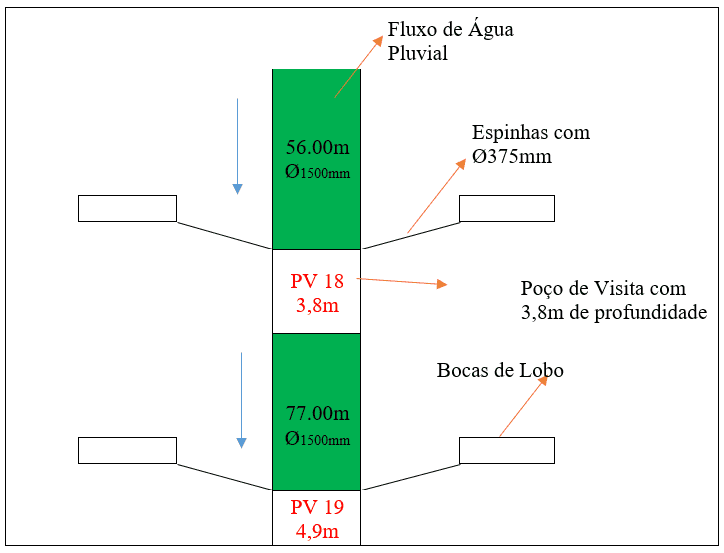

Figura 2: Trecho da Planilha do controle de obra, realizado para facilitar a visualização da obra como um todo

Fonte: Elaborado pelo autor

Nos trechos a serem analisados e comparados, tem-se 133 metros lineares de drenagem, necessitando ser de 1500 mm (milímetros) de diâmetro interno (Ø). Este trecho também pode ser visualizado nas Figuras 6 e 7, nos Anexos deste trabalho.

Para que se possa orçar este trecho da obra com o PEAD, foi feita uma planilha com os custos de materiais e equipamentos a serem utilizados com este método. O mesmo processo foi feito paras as Manilhas de Concreto Armado.

3.1 EXECUÇÃO DO TECHO COM TUBOS PEAD

Durante a obra neste trecho, por dia, eram assentados 6 tubos PEAD de 6 metros lineares cada.

No caso da obra utilizando os tubos PEAD, a execução se deu conforme os passos:

  1. Escavação de vala para assentamento da galeria;
  2. Deposição de camada de pó de brita ou areia grossa no local onde serão posicionados os tubos para melhor assentamento e fixação;
  3. Assentamento do tubo, utilizando uma escavadeira e uma cinta para envolvê-lo;
  4. Após o encaixe dos tubos utilizando graxa para permitir movimentos horizontais, facilitando o encaixe, jogar duas camadas de pó de brita ou areia grossa, ficando de 10 a 15cm acima o tubo, para evitar erosão do solo;
  5. Aterro utilizando o próprio material retirado durante escavação.

Este método de execução, foi elaborado e utilizado pelo engenheiro responsável desta obra.

3.2 EXECUÇÃO DO TRECHO COM MANILHAS

De acordo pesquisas realizadas com outras equipes desta mesma empresa, neste mesmo trecho, por dia, seriam assentadas 6 manilhas de concreto de 1 metro linear cada, com a mesma equipe e mesmos equipamentos.

Para a obra utilizando as manilhas de concreto armado, o processo de execução seguiu as etapas:

  1. Escavação de vala para assentamento da galeria;
  2. Deposição de camada de pó de brita ou areia grossa no local onde serão posicionadas as manilhas para melhor assentamento e fixação. Em caso de drenagem e em rodovias, deve-se substituir o pó de brita por concreto magro;
  3. Assentamento da manilha, utilizando uma escavadeira e uma cinta para envolvê-la;
  4. Após o encaixe das manilhas, é necessário envolvê-las com uma camada de massa para poder fixá-las;
  5. Após a massa secar, e com a fixação de apenas 6 a 8 manilhas, deve-se colocar uma camada de pó de brita ou areia grossa, ficando de 10 a 15cm acima da manilha, para evitar erosão do solo, que poderia evoluir para a patologia conhecida como ‘’borrachudo’’ no asfalto;
  6. Aterro utilizando o próprio material retirado durante escavação.

Este método de execução, foi elaborado e utilizado em outras obras pela mesma empresa e pelo mesmo engenheiro responsável.

4. RESULTADOS

Após todo o desenvolvimento e planejamento da obra em questão, foi desenvolvida uma planilha orçamentária utilizando ambos os materiais para a galeria da Drenagem Pluvial.

A planilha desenvolvida para os tubos PEAD é exibida na Tabela 1. Nessa planilha, estão anexadas as informações do trecho estudado, assentando-se 6 tubos PEAD por dia.

A planilha desenvolvida para a drenagem com Manilhas é exibida na Tabela 2. Nessa planilha, estão anexadas as informações do trecho estudado, assentando-se 6 manilhas de concreto armado por dia.

Os valores como material de aterro, equipamentos para adensamento de vala e os PV’S (Poços de Visita) foram omitidos, pois seriam iguais para os tubos PEAD e para as manilhas, não atingindo a comparação orçamentária. Estão citados apenas os itens de maior valor para execução da obra.

Tabela 1: Orçamento da drenagem com tubos PEAD

Item Descrição dos serviços Un. Quant. Preço unt. (R$) Valor (R$)
1  Drenagem Pluvial Utilizando Tubos PEAD
1.1 PEAD 1500mm de diâmetro m 133 1250 166250
1.2 Escavadeira pc200 h 35,47 91,67 3251,11
1.3 Retroescavadeira h 35,47 33,33 1182,22
1.4 Caçamba h 35,47 25 886,67
1.5 Carro Pipa h 35,47 25 886,67
1.6 Ajudantes dias 4,43 6,67 88,67
1.7 Encanador h 35,47 7,92 280,78
1.8 Operadores de Máquinas h 35,47 9,17 325,11
TOTAL 01 (R$) 173151

Fonte: Elaborado pelo autor

Tabela 2 – Orçamento da drenagem com manilhas

Item Descrição dos serviços Un. Quant. Preço unt. (R$) Valor (R$)
1  Drenagem Pluvial Utilizando Manilhas de Concreto Armado
1.1 Manilhas de 1500mm de diâmetro m 133 1200 159600
1.2 Escavadeira h 177,33 91,67 16255,6
1.3 Retroescavadeira h 177,33 33,33 5911,11
1.4 Caçamba h 177,33 25 4433,33
1.5 Carro Pipa h 177,33 25 4433,33
1.6 Ajudantes dias 22,17 6,67 443,33
1.7 Encanador h 177,33 7,92 1403,89
1.8 Operadores de Máquinas h 177,33 9,17 1625,56
TOTAL 01 (R$) 194106

Fonte: Elaborado pelo autor

OBS: Os preços que foram utilizados para o cálculo das planilhas anteriores, foram obtidos através de pesquisas de preço, realizadas nas empresas da região

Como se pode notar, as manilhas de concreto armado são mais baratas que os tubos PEAD, porém, devido ao seu peso e a necessidade de ter maior cuidado no seu manuseio, juntamente com a necessidade da espera da secagem de sua massa em suas ramificações, resultam em tempo necessário de execução, neste trecho, quase 5 vezes maiores que o dos tubos PEAD. Esse maior tempo de execução gera maiores custos com maquinário e funcionários da obra.

5. CONCLUSÕES

O desenvolvimento do presente estudo possibilitou uma análise de custos diretamente ligada ao tipo de galeria a ser utilizada em uma obra de Drenagem Pluvial. Pôde-se notar que em obras de pequeno porte e baixa profundidade, há uma certa vantagem com relação as manilhas de concreto armado, pois, elas são mais fáceis de encontrar e são mais baratas do que os tubos de Polietileno Expandido. Porém, em obras de grande porte e de grande profundidade, os tubos PEAD levam vantagem sobre as manilhas de concreto armado, por serem mais fáceis de manusear e também pelo seu comprimento, sendo 6 vezes maior que a manilha de concreto que possui apenas 1 metro linear. Sendo assim, obras de grande porte podem custar até 5 vezes menos, sendo utilizados os tubos de Polietileno, baixando consideravelmente o custo de execução da obra.

Como os tubos PEAD são de certa forma um meio recente para a substituição das manilhas de concreto armado, eles ainda continuam com preços elevados e difíceis de serem encontrados a pronta entrega, sendo na maioria das vezes importados de outras cidades e até mesmo de outros estados, causando um certo desconforto nos profissionais responsáveis pela execução de uma obra de drenagem. Contudo, com um bom planejamento, fazendo o pedido antecipadamente e calculando corretamente a quantidade de tubos a serem utilizados na obra, o custo-benefício será bastante elevado, tendo em vista também que este está sendo um meio mais moderno para a realização deste tipo de obra.

REFERÊNCIAS

AGERSA. Agência Reguladora de Saneamento Básico do Estado da Bahia – Drenagem Urbana. 2021. Disponível em: <http://www.agersa.ba.gov.br/?page_id=694> Acesso em: 05/07/2021.

CARLOS E. M. TUCCI. Gestão de Águas Pluviais Urbanas. Ministério das cidades – Global Water Partnership – Word Bank – Unesco. 2005. Disponível em: <https://d1wqtxts1xzle7.cloudfront.net/33435134/GestaoAguasPluviaisUrbanas.pdf?1397116246=&response-content-disposition=inline%3B+filename%3DGestao_de_Aguas_Pluviais_Urbanas.pdf&Expires=1625604204&Signature=Veq5zmTr3IdUjSeO5TffyiklJcrFtfHITEg~i~p5H2d6gnNVuWDh6wuMklD-GqAPry4BIEyb~238FZ26ZKgI2wHYUiGEQbKtFgT1AF~y5jp6kil2N67RuiK~xAGNMopsEfgT2NlQeHw3NPP~7Du1abn-KdlgZzHYyDgr60bPv~SzYsAPwk~Cz2~MFJ4ot-K~VflxzohUMMSnPBLw1UEb6HTKqc~Rf0C7TQk9F1KreCthxOwQ7iMbLUZW~CFaGUAlO9vy0ugGtuEK3o~ag~IKyqovDc5BTS0He2auQ98XWxafQf~mXHWtzVtmAnwuFSETa-tAaRikcAiKGOPRuooldg__&Key-Pair-Id=APKAJLOHF5GGSLRBV4ZA> Acesso em: 06/07/2021.

COMITÊPARDO. Núcleo de Pesquisa e Extensão em Gerenciamento de Recursos Hídricos Comitê de Gerenciamento da Bacia Hidrográfica do Rio Pardo. Comitê Pardo Boletim Informativo N.º 05/ Ano VI – Maio/2004. Disponível em: <http://www.comitepardo.com.br/boletins/2004/boletim05-04.html>. Acesso em: 11/11/2020.

EMPÓRIO ATACADO. Tubo de Concreto x Tubo de Polietileno: um comparativo. 2019. Disponível em: <https://emporioatacado.com/informativos/tubo-de-concreto-x-tubo-de-polietileno-um-comparativo-c-44>. Acesso em: 11/11/2021

JESUS DE MARI (JDM). Tubos de Concreto Armado. 2020. Disponível em: <http://www.jesusdemari.com.br/pre-moldados-e-fabricados-de-concreto/tubos-de-concreto/tubos-de-concreto-armado/>. Acesso em: 11/11/2020.

LORBPLASTIC, 2020. Principais Vantagens do uso dos Tubos PEAD. Disponível em: <http://www.lorbplastic.com.br/principais-vantagens-do-uso-dos-tubos-em-pead/>. Acesso em: 05/11/2020.

MACHADO, Julia Duarte et al. Análise do uso de galerias leves na drenagem pluvial urbana. 2018. Dourados; MS: Universidade Federal de Grande Dourados. Disponível em: <http://repositorio.ufgd.edu.br/jspui/bitstream/prefix/1970/1/JuliaDuarteMachado.pdf>. Acesso em 02/11/2020

PLÁSTICO VIRTUAL. O que é e propriedades do PEAD. Disponível em: <https://plasticovirtual.com.br/oqueepeadpolietilenodealtadensidade/#:~:text=O%20PEAD%20(polietileno%20de%20alta,pl%C3%A1sticos%20mais%20difundidos%20no%20mundo.&text=O%20polietileno%20%C3%A9%20pol%C3%ADmero%20com,possui%20uma%20grande%20resist%C3%AAncia%20qu%C3%ADmica.>. Acesso em: 02/11/2020.

PLASTPRIME, Importância da Permeabilidade em áreas Urbanas. 2018. Disponível em: <https://www.plastprime.com/epoca-de-chuvas-como-garantir-a-permeabilidade/#:~:text=Import%C3%A2ncia%20da%20permeabilidade%20em%20%C3%A1reas%20urbanas&text=Assim%2C%20quando%20chove%2C%20a%20%C3%A1gua%20n%C3%A3o%20%C3%A9%20absorvida%20pelo%20solo.&text=Garantir%20a%20permeabilidade%20do%20solo%20ajuda%20a%20evitar%20essas%20trag%C3%A9dias,e%20possa%20recompor%20os%20aqu%C3%ADferos>. Acesso em: 05/11/2020.

RELVAS, Fernando. J. Galerias de drenagem de águas pluviais com tubos. Revista Techne (Editora Pini), edição 93. 2004. Disponível em: <http://techne17.pini.com.br/engenhariacivil/93/artigo287353-1.aspx.>. Acesso em: 02/11/2020.

RUGGERI JÚNIOR, Humberto Carlos; E SOUZA, Saulo Bruno Silveira. Tecnologias Sociais de Saneamento Rural – Drenagem e Manejo das Águas Pluviais. 1 ed. Goiânia, GO: CEGRAF UFG, 2020. Disponível em: <https://publica.ciar.ufg.br/ebooks/saneamento-e-saude-ambiental/modulos/5_modulo_saneamento/02-4.html>. Acesso em: 05/07/2021

TECHDUTO. Inovação em Tubos Conrrugados. Sobre o PEAD e os principais usos. 2018. Disponível em: <https://www.techduto.com.br/pead/>. Acesso em: 06/07/2021

ANEXOS

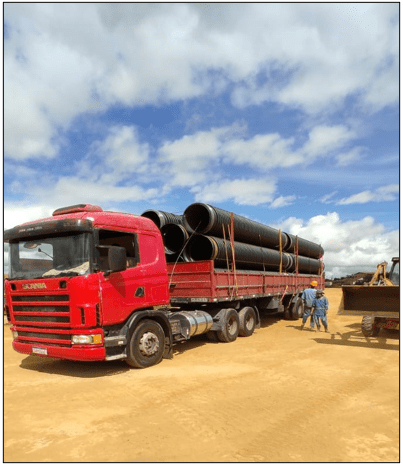

Figura 3:  Recebimento de tubos PEAD de 700mm

Fonte: Elaborado pelo autor

Figura 4: Retirada dos tubos sendo realizada por pá carregadeira

Fonte: Elaborado pelo autor

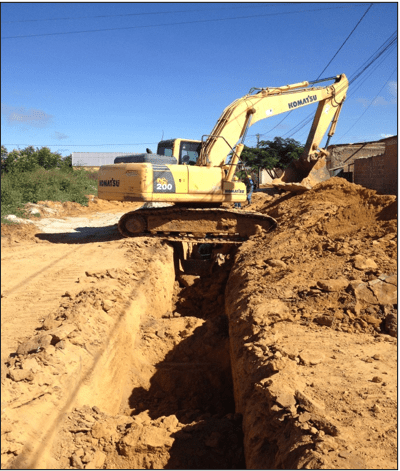

Figura 5:  Abertura de vala para locação dos tubos PEAD

Fonte: Elaborado pelo autor

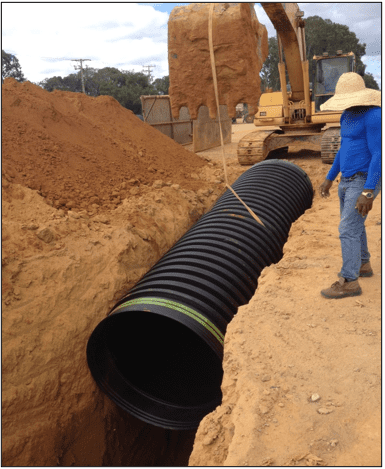

Figura 6:  Tubo PEAD sendo colocado por escavadeira e uma cinta amarrada a ambos

Fonte: Elaborado pelo autor

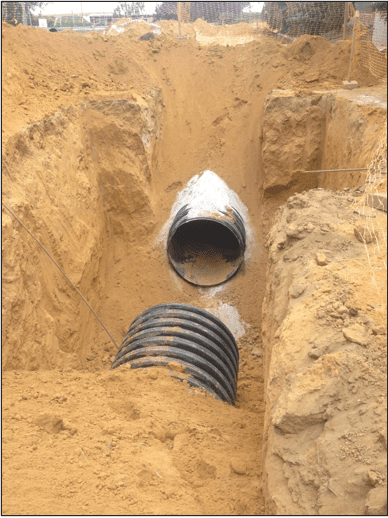

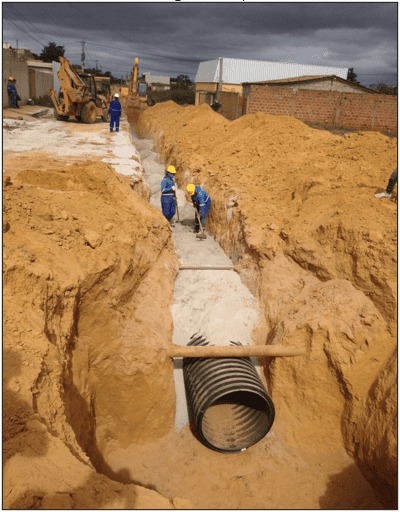

Figura 7:  Tubos sendo adensados por duas camadas de pó de brita, para que não sofram deslocamento devido a erosões e/ou tráfego acima deles

Fonte: Elaborado pelo autor

Figura 8:  Escavação do material e preenchido posterior até o nível da superfície após adensamento

Fonte: Elaborado pelo autor

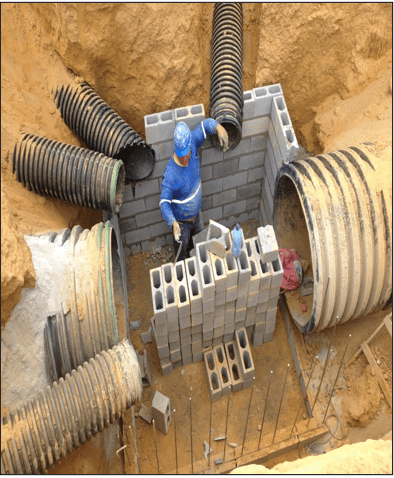

Figura 9: Poço de visita sendo executado englobando a galeria e os tubos de ligação

Fonte: Elaborado pelo autor

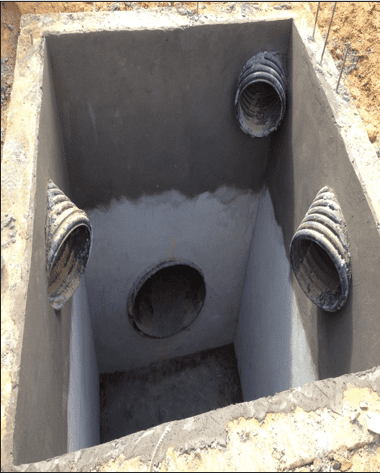

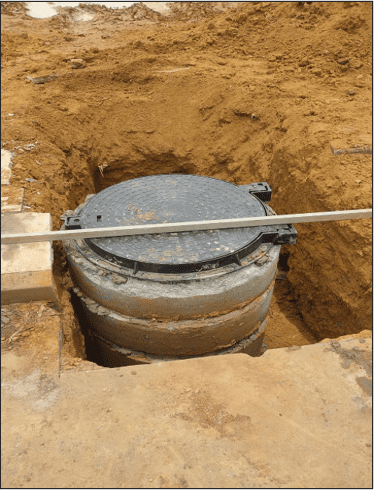

Figura 10: Poço de Visitação pronto para fechamento com tampa de concreto armado

Fonte: Elaborado pelo autor

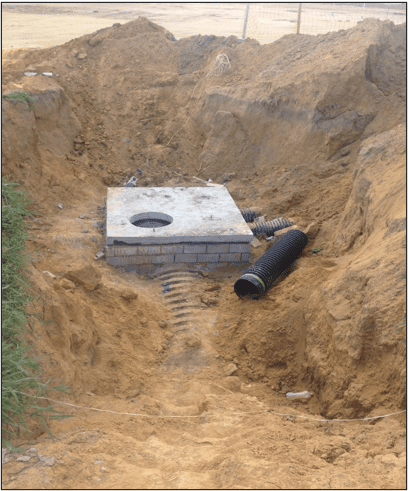

Figura 11: Poço de visitação com tampa

Fonte: Elaborado pelo autor

Figura 12: Anéis de concreto e tampa para acesso ao ao poço de visitação

Fonte: Elaborado pelo autor

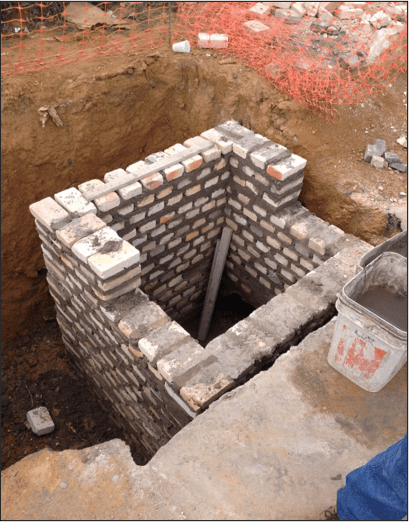

Figura 13: Estrutura de boca de lobo, para captação de água pluvial da rua

Fonte: Elaborado pelo autor

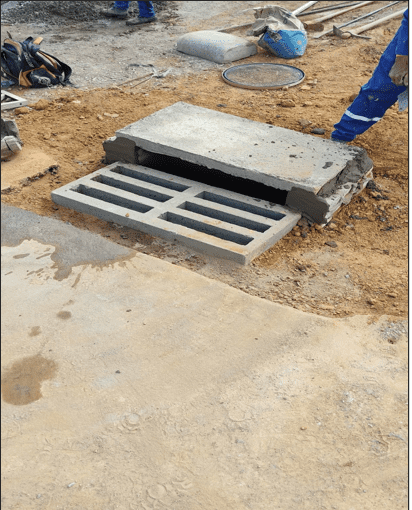

Figura 14: Boca de lobo finalizada

Fonte: Elaborado pelo autor

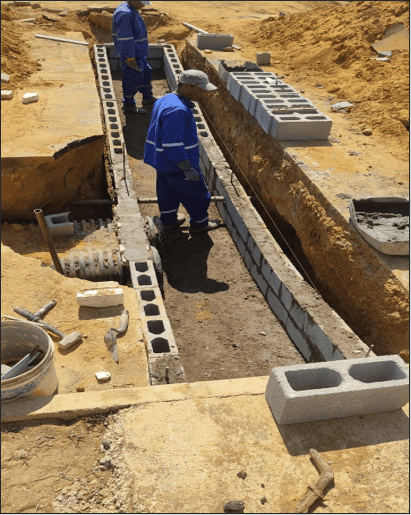

Figura 15: Estrutura para Trincheira Drenante, outro método para captação da água

Fonte: Elaborado pelo autor

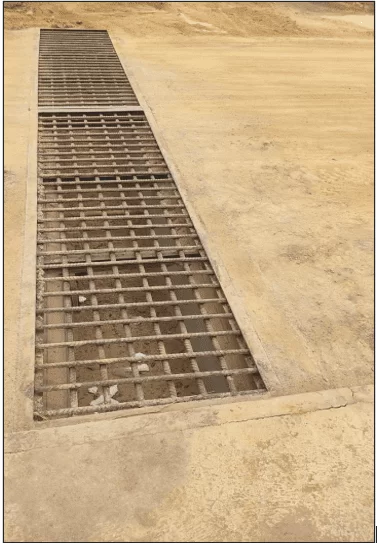

Figura 16: Trincheira Drenante finalizada

Fonte: Elaborado pelo autor

[1] Bacharelando em Engenharia Civil.

[2] Mestrado em Engenharia Civil.

Enviado: Maio, 2021.

Aprovado: Julho, 2021.
