ARTIGO ORIGINAL

RIPOLI FILHO, Francisco [1], BAESSO, Matheus Henrique [2], RIZZATTI, Eduardo [3], SOARES, José Mário Doleys [4]

RIPOLI FILHO, Francisco. Et al. Caracterização E Aplicação De Casca E Cinza Da Casca De Arroz Para Emprego Em Argamassa De Cimento Portalnd. Revista Científica Multidisciplinar Núcleo do Conhecimento. Ano 06, Ed. 06, Vol. 03, pp. 174-193. Junho de 2021. ISSN: 2448-0959, Link de acesso: https://www.nucleodoconhecimento.com.br/engenharia-civil/cimento-portalnd, DOI: 10.32749/nucleodoconhecimento.com.br/engenharia-civil/cimento-portalnd

RESUMO

O desenvolvimento sustentável está intimamente ligado a dois aspectos: limitação de uso de recursos naturais e desenvolvimento econômico. Nesse sentido, a disposição inadequada de resíduos da agroindústria resulta em danos ao meio ambiente. Por outro lado, a construção civil apresenta uma boa oportunidade para reutilização desses materiais. Assim, com o objetivo de compatibilizar com princípios de sustentabilidade, esta pesquisa investigou materiais considerados resíduos industriais da cultura do arroz. Desse modo, foram caracterizadas tanto a casca de arroz e a cinza proveniente de sua queima quanto a química e física de suas propriedades. Além disso, foram realizados testes de difração por raios X. O primeiro material foi objetivado como substituinte parcial de agregado miúdo e o segundo como substituinte parcial de cimento para uso em argamassas de cimento Portland. Por fim, foram avaliados quatro traços de argamassa (1:3 e 1:4, com e sem adição de cinza) quanto à relação água/aglomerante e resistência à compressão simples. Logo, foi comprovada a possibilidade de execução de argamassas com os materiais avaliados, desde que realizados adequados processos de dosagem.

Palavras chaves: casca de arroz, cinza de casca de arroz, argamassa de cimento Portland.

1. INTRODUÇÃO

É fato que um dos setores que mais produzem resíduos é o da agroindústria. Anualmente, é produzida uma enorme quantidade de produtos de consumo alimentício, com destaque para os cereais, os quais geram resíduos, como cascas e farelos. Partindo deste pressuposto, cabe salientar que a utilização de matérias-primas disponíveis de forma abundante em regiões específicas tem o potencial de trazer transformação econômica, tendo em vista que esses resíduos podem ser subaproveitados. Além disso, há a possibilidade de redução de custos, pois a reciclagem de resíduos propicia uma diversificação da oferta de matéria-prima utilizada como material de construção, o que contribui para a preservação ambiental (LIMA, 2005; JOHN, 2000).

Nesse sentido, a produção de arroz no Brasil visa, principalmente, o abastecimento do mercado interno. Assim, a produção deste produto no país, em 2020, é estimada em 10,9 milhões de toneladas, girando em torno da produção do estado do Rio Grande do Sul, responsável por 80% da oferta nacional (COHAB, 2020). Cabe destacar que o processo de beneficiamento de arroz gera como principal resíduo sua casca. Contudo, devido ao seu baixo valor nutritivo, caráter abrasivo e alta resistência à degradação, as cascas não apresentam nenhuma aplicação direta.

Dessa forma, os principais constituintes da casca de arroz (CA) são a celulose (30% em massa), a lignina (22% em massa) e resíduos inorgânicos (40% em massa). Em função da espécie, clima e região geográfica do plantio do arroz, o resíduo pode conter até 89% de sílica em massa (CARVALHO, 2004). É um resíduo classificado como Classe II A, ou seja, não inerte e não perigoso, tanto em relação à saúde humana quanto ao impacto ao meio ambiente, o qual apresenta propriedades como biodegradabilidade, combustibilidade e solubilidade em água (ABNT, 2004). Por outro lado, quando incinerada em ambientes fechados, resulta em liberação de CO e CO2. Ademais, seu descarte é muito comum em lavouras e fundos de rios, onde sua decomposição libera gás metano, considerado cerca de 50% mais nocivo que o CO2 para o meio ambiente.

Ainda assim, uma considerável quantidade desse resíduo é reutilizada dentro da própria usina de beneficiamento, na geração de calor para realização do processo de parbolização dos grãos. Quando queimadas, seja a céu aberto ou em fornos especiais à temperatura controlada, as cascas resultam em cinzas que têm um bom potencial energético, devido sua composição química em que há predominância da sílica (CARVALHO, 2004; MILANI, 2008).

Outrossim, a temperatura e tipo de queima é um fator determinante para definir a morfologia do material. (TASHIMA; SILVA; AKASAKI, 2004). O teor de sílica presente na cinza é inversamente proporcional ao percentual de perda ao fogo (POUEY, 2008). Dessa forma, a atividade pozolânica da cinza de casca de arroz (CCA) está relacionada de forma direta à composição morfológica, ao tempo de moagem e de queima.

Nessa perspectiva, é possível analisar estudos que verificaram que a pozolana produzida a uma temperatura de 600 ºC apresenta o maior valor de superfície específica. Quando produzida na faixa de temperatura entre 600 e 900 ºC, apresenta uma redução no valor desta superfície, fato que foi atribuído ao aumento do tamanho das partículas.

Para o caso específico do aumento de 800 para 900 ºC de temperatura, foi possível identificar, ainda, a influência do processo de nucleação que ocorre na sílica para a formação de cristais de cristobalita (HANAFI et al., 1980). A temperatura de queima ótima se situa entre 500 e 700 °C, em que não ocorre cristalização da sílica, tornando-se amorfa e caracterizada por alta reatividade, formato angular, estrutura altamente celular e superfície específica elevada (MEHTA, 1992; NAIR, et al., 2008).

Nesse cenário, a construção civil é a atividade do ramo tecnológico que mais utiliza recursos naturais, o que, por conseguinte, ocasiona um considerável impacto ambiental. Por esta razão, é um ramo indicado para assimilar parte considerável dos resíduos sólidos, tanto aqueles gerados na própria atividade de construção, denominados de entulhos, quanto os resíduos gerados a partir de outras atividades industriais (ISAIA, 1995). Em função de seu baixo custo, baixa granulometria e considerável área específica, a sílica de CA se tornou assunto de diversas pesquisas no âmbito acadêmico, principalmente no desenvolvimento de materiais alternativos para construção civil. Contudo, estudos são necessários para propiciar a correta inserção desses novos materiais (BEZERRA, 2010; HARIMA; SOUZA, 1996).

A utilização da cinza e CA como agregado, no lugar da sua disposição no meio ambiente propicia benefícios econômicos, visto que, entre os materiais que fazem parte do traço de um concreto, o que gera um custo maior é o cimento. Para mais, tem-se, também, a redução do consumo de cimento em concretos e argamassas, o que implica na redução de custos no final do processo. Algumas pesquisas já evidenciaram a possibilidade de substituição parcial do agregado miúdo por CA em argamassas para aplicações em vedações, sob o ponto de vista mecânico e de isolamento térmico. (CARVALHO, 2004; ISAIA, 1987; MARTINEZ et al., 2005; FERREIRA et al., 2008). Ainda, outras evidenciaram a possibilidade de utilização da CCA como adição mineral ao cimento, com resultados até superiores aos convencionais (FERREIRA, 2003; TIBONI, 2007; SOUZA, 2008).

Nesse contexto, a sílica age em concretos e argamassas de duas formas diferentes. Uma delas é por processo químico, por meio da reação pozolânica, reagindo com o hidróxido de cálcio e formando silicatos de cálcio hidratados (C-S-H), o que favorece a resistência da pasta de cimento (BEZERRA, 2010). A outra forma de ação é física, por meio do efeito de filler inerte, no qual a sílica preenche os vazios, gera um efeito de empacotamento das partículas e torna o material menos vulnerável a agentes agressivos (BUI; HU; STROEVEN, 2005). Além disso, ocorre a refinação da estrutura de poros do material, o que aumenta a disponibilidade de locais para nucleação dos compostos do cimento hidratado (SOUZA, 2008). Ainda, como forma de elevar o desempenho mecânico e químico, a moagem da cinza confere uma elevada atividade pozolânica ao material (SILVA, 2009).

Portanto, é importante conhecer a morfologia superficial das fibras desses materiais, visto que rugosidade, tamanho dos poros (vasos) e comprimento das fibras são fatores que estão diretamente relacionadas com as capacidades de adesão por compatibilidade, homogeneização e afinidade entre os materiais na interface fibra/matriz polimérica. Por sua vez, essas capacidades são conclusivas para as propriedades mecânicas finas do compósito (MARINELLI et al., 2008). Ademais, o consumo de água em concretos e argamassas com adições minerais depende da forma e superfície específica de suas partículas e da quantidade utilizada como incorporação em substituição ao cimento (DAL MOLIN; VIEIRA; LIMA, 2004).

Desse modo, o presente trabalho visou avaliar e propor a utilização de casca e CCA como materiais para produção de argamassas, as quais são utilizadas na produção de blocos de vedação para habitações. Tal avaliação é realizada em relação a caracterização dos materiais, observando propriedades físicas, químicas e termográficas. Por fim, uma argamassa teste com CA como agregado foi avaliada com e sem a inserção de cinzas, sua relação água/aglomerante e equacionou-se uma dosagem com cimento.

2. MATERIAIS E MÉTODOS

A utilização de resíduos que seriam descartados no meio ambiente propicia vários benefícios. Entre eles, citam-se a eliminação de custos para o descarte, redução dos locais de disposição, redução do consumo de agregados naturais, preservação do solo, instalação de atividades produtivas e geração de empregos, entre outros.

Assim, neste estudo a utilização da casca de arroz e da cinza de casca de arroz na argamassa está definida pelos propósitos a seguir descritos.

2.1 CASCA DE ARROZ

A CA tem como função, neste estudo, substituir parcialmente o agregado miúdo. Proveniente de um comercial de arroz, essa passou por um processo de peneiramento para retirada dos resíduos maiores que 6,3 mm. Assim, foram realizadas as caracterizações físicas: finura na peneira ABNT n° 200 (ABNT, 2014) e massa unitária no estado solto (ABNT, 2006). Além disso, análise química (ABNT, 2012) foi realizada para determinação dos principais óxidos presentes e perda ao fogo. Ainda, a difração de raios X e o microscópio eletrônico de varredura (MEV) foram utilizados para avaliação microscópica da estrutura do material.

Diante desses fatores, foi realizado um processo de tratamento de choque térmico, em que a casca passou por duas horas com temperatura entre 80 e 90°C imersa em água e, posteriormente, foi deixada secar a peso constante, conforme a Figura 1. Essa ação foi utilizada no intuito de “abrir” a casca, tornando-a mais compatível com os outros materiais da argamassa. Após isso, foi avaliado o teor de absorção de água antes e após o processo.

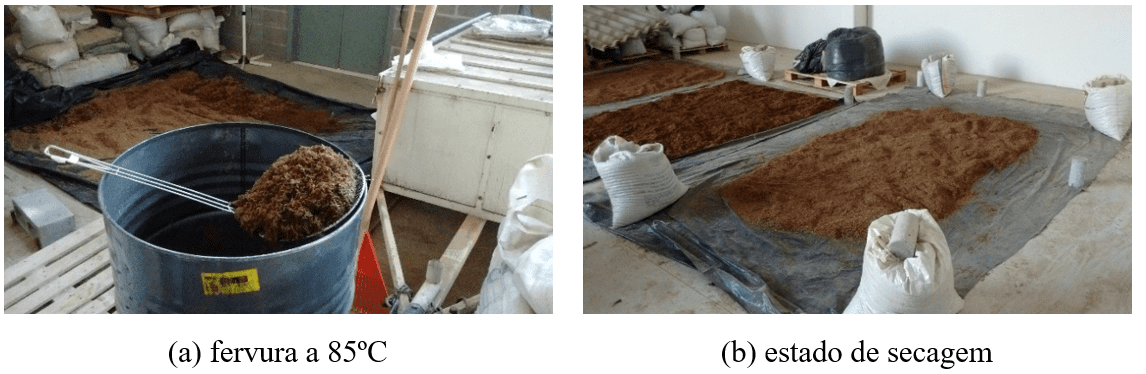

Figura 1 – Etapas do preparo da CA

Fonte: Autor (2017)

2.2 CINZA DA CASCA DE ARROZ

A cinza utilizada neste estudo é proveniente da queima da CA em forno cerâmico tipo Hoffmann, temperatura aproximada de 800°C, as etapas do preparo da CCA podem ser vizualizadas na Figura 2. A utilização dessa decorreu-se por maiores acréscimos de cinzas na argamassa, como substituinte parcial do cimento, bem como evitar a colocação em meios impróprios e poluentes. Após 20 minutos de moagem em moinho de bola, foi realizada a caracterização física por: finura na peneira ABNT n° 200, massa unitária no estado solto, superfície específica (Blaine) (ABNT, 2015) e massa específica (ABNT, 2017). Além desses, uma análise granulométrica por difração à laser foi executada, utilizando o método de dispersão de partículas em fase líquida associado a um processo de medida óptica no equipamento CILAS – modelo 1064. Para realização deste ensaio, as amostras foram passadas na peneira ABNT n° 200, dispersas em álcool anidro e empregadas no ultrassom por 60 segundos. Cabe destacar que um fotodiodo a laser emite um feixe de luz que é captado por um sistema óptico que ativa o líquido com o pó a ser analisado. Ademais, foram realizadas verificações por difração de raios X.

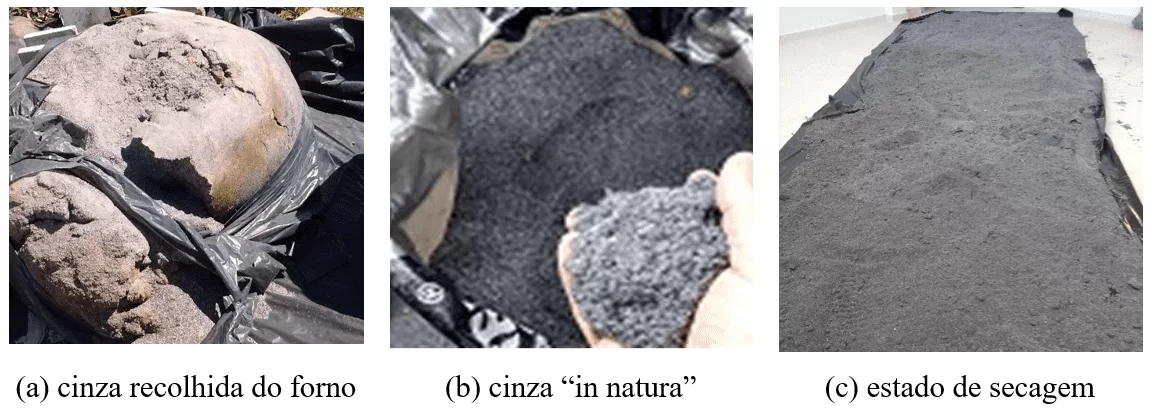

Figura 2 – Etapas do preparo da CCA

Fonte: Autor (2017)

Nesta situação, quando adicionada em argamassas, a cinza e a cal hidratada possuem propriedades que favorecem a mistura, como, por exemplo, a trabalhabilidade, aderência e rendimento. Assim, como o objetivo do estudo é caracterizar os materiais para emprego em argamassa, foi verificada a atividade pozolânica da cinza com cal (ABNT, 2015). As características da cal utilizada serão abordadas no item seguinte.

2.3 ARGAMASSA TESTE

Para correlacionar com o objetivo deste o estudo, uma argamassa foi composta com os materiais: cimento CP II-Z com e sem adição de cinza, areia e CA como aglomerantes e cal. Com base na pesquisa de Souza (2008), foram utilizados teores de 12% de casca e 15% de cal em massa. Como caracterização destes materiais, foi efetuada uma análise química dos principais óxidos constituintes da areia, cal e cimento utilizados.

Assim, os traços de 1:3 e 1:4 foram escolhidos para avaliar a relação água/aglomerante padrão da argamassa (Figura 3), com e sem adição de 10% de CCA (Tabela 1). Utilizando três traços de relação água/aglomerante (0,46; 0,57 e 0,69), quatro corpos de prova cilíndricos (50 x 100 mm) foram moldados e ensaiados a compressão simples aos 28 dias para cada traço. Uma análise de variância ANOVA, seguida de teste Tukey, foi utilizada na determinação de intervalos de confiança significativos para as combinações de fatores água/aglomerante. Por fim, uma análise no microscópio eletrônico de varredura foi utilizada para análise da estrutura do composto para verificação das superfícies de ruptura.

Tabela 1 – Traços utilizados na composição das argamassas, em volume

Nomenclatura Traço de cimento CCA (%) (Cim:CCA):Areia:CA:Cal
Puro 1:3 1:3 0 (1,00:0,00):1,92:0,48:0,60
CCA 1:3 1:3 10 (0,90:0,10):1,92:0,48:0,60
Puro 1:4 1:4 0 (1,00:0,00):2,56:0,64:0,80
CCA 1:4 1:4 10 (0,90:0,10):2,56:0,64:0,80

Fonte: Autor (2017)

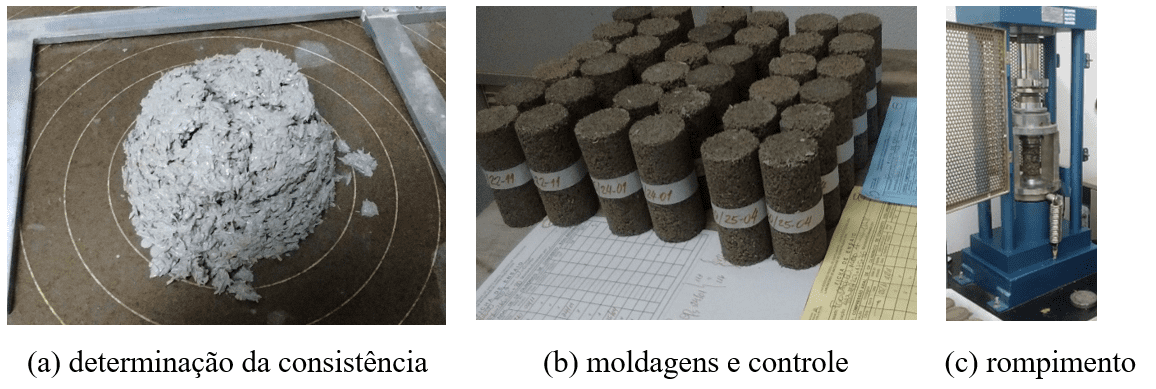

Figura 3 – Argamassa desde o preparo até o rompimento

Fonte: Autor (2017)

3. RESULTADOS E DISCUSSÕES

A partir dos resultados obtidos das características de cada componente presente na argamassa, dos ensaios de resistência destas, dos estudos e análises dos traços, do desenvolvimento de formas a aplicação em subprodutos bem como da avaliação estatística dos resultados, tem-se as seguintes conclusões:

3.1 CARACTERIZAÇÃO DA CASCA DE ARROZ

Com base nos resultados de caracterização física da CA, essa apresenta massa unitária de 0,117 g/cm³, um material leve e volumoso, provavelmente relacionado ao tipo de estrutura física côncava e oca dessa. Sua dimensão máxima resultante foi de 4,8 mm. Quando comparado ao módulo de finura de um agregado miúdo normalmente empregado na construção civil, seu módulo de finura de 5,80 é aproximadamente o dobro da areia.

Nessa perspectiva, a análise química da CA (Tabela 2) apresenta SiO2 como constituinte majoritário. Essa quantidade de sílica é favorável para que ela seja considerada um material pozolânico, ou seja, quando finamente moído e em presença de umidade, reage quimicamente com o hidróxido de cálcio formando compostos mais densos e menos solúveis. Além do mais, o baixo percentual de perda ao fogo (P.F.) sugere que a casca tenha sido queimada em altas temperaturas (possivelmente 800°C ou por longos tempos).

Tabela 2. Análise química da CA e perda ao fogo

Óxidos constituintes SiO2 Al2O3 Fe2O3 CaO MgO SO3 Na2O K2O P.F.
CA, massa (%) 91,87 0,39 0,41 1,14 0,56 0,22 0,08 1,85 1,21

Fonte: ABCP (2017)

Pela difração de raios X da CA sem tratamento térmico (Figura 4), observa-se um desvio na linha base entre os ângulos de 15 e 30°, o que caracteriza um material com estrutura sem ordenamento a longo alcance, ou seja, típico de um material amorfo, validando seu uso como aglomerante de argamassa.

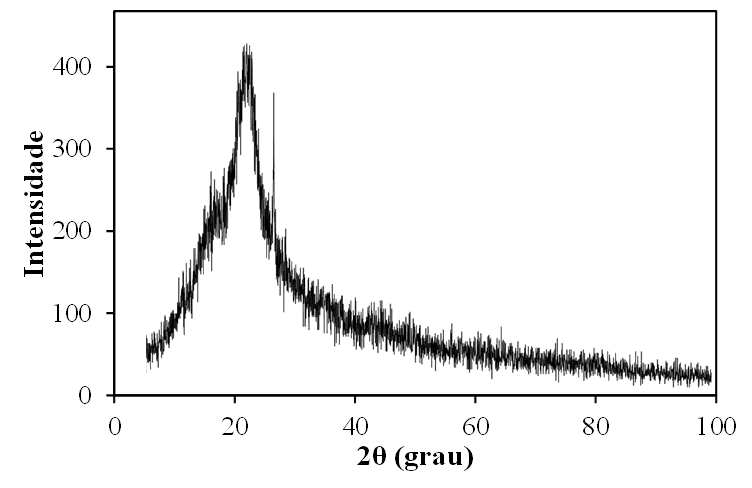

Figura 4 – Difração de raios X da CA

Fonte: CADEQ (2017)

Após realizado o processo de tratamento térmico em água quente à 85°C (média), por duas horas, visando melhor compatibilidade da CA com os demais materiais constituintes da argamassa, foi realizado um processo de verificação da estrutura microscópica pelo MEV (Figura 5).

Figura 5 – Microscópio eletrônico de varredura da CA: superfície externa (A e B) e interna (C) da casca in natura; superfície externa (D e E) e superfície interna (F) da casca após banho em 85°C

Fonte: Laboratório de Metalurgia Física – DEM/UFSM (2017)

As micrografias da CA in natura (Figura 5: A, B e C) mostram uma estrutura de superfície lisa, recoberta por camadas de ceras e extrativos. Após o “banho”, as micrografias (Figura 5: D, E e F) indicam que parte das impurezas foi removida pelo processo, o que contribuiu para a afinidade entre as superfícies dos materiais na composição da argamassa. Isso ocorre devido a remoção de parte da cera, que é repelente, e pela diminuição da tensão superficial entre a superfície da casca e a água.

Para mais, comparando-se as superfícies internas e externas antes a após o processo de tratamento, além da remoção dos extrativos e da cera, é verificado um aumento significativo na aspereza da superfície e o surgimento de estruturas craqueladas, fatores que favorecem a adesão e a incorporação da CA pela argamassa.

Dessa forma, conhecer o teor de absorção de água é importante para realizar, posteriormente, correções no fator água/aglomerante da argamassa. A Tabela 3 apresenta os resultados da CA in natura e após tratamento térmico. Assim, devido aos elevados valores de absorção encontrados para a CA fervida, verificou-se a necessidade de uma prévia molhagem do material, de modo a prevenir maiores alterações no fator água/aglomerante da mistura.

Tabela 3. Aborção média por imersão em água da CA

Material Absorção (%)
1h 5h 12h 24h
Casca de arroz natural 85,30 103,96 107,87 113,50
Casca de arroz fervida 146,81 170,33 179,67 184,26

Fonte: Autor (2017)

3.2 CARACTERIZAÇÃO DA CINZA DA CASCA DE ARROZ

A CCA teve como resultados de caracterização física: massa específica 2,23 g/cm², área específica 0,6 m²/g e resíduo em peneira 45 µm de 9,2%. Pela granulometria a laser, o tamanho médio das partículas é de 13,9 µm. Além disso, 90% das partículas possuem diâmetro de até 41,8 µm e apenas 10% das partículas possuem diâmetro abaixo de 2,3 µm.

Nesse âmbito, ao avaliar a difração de raios X da CCA (Figura 6), é possível verificar que essa apresenta reflexões referentes as fases cristalinas quartzo (Q), cristobalita (C) e tridimita (T). Essas fases cristalinas formadas indicam que as cinzas foram queimadas em temperaturas próximas ou superiores a 800°C, o que pode reduzir a reatividade pozolânica (ISAIA, 1995). É válido salientar que um tempo de combustão longo causa colapso da estrutura celular e também da junção dos poros, o que provoca a redução da superfície específica observada.

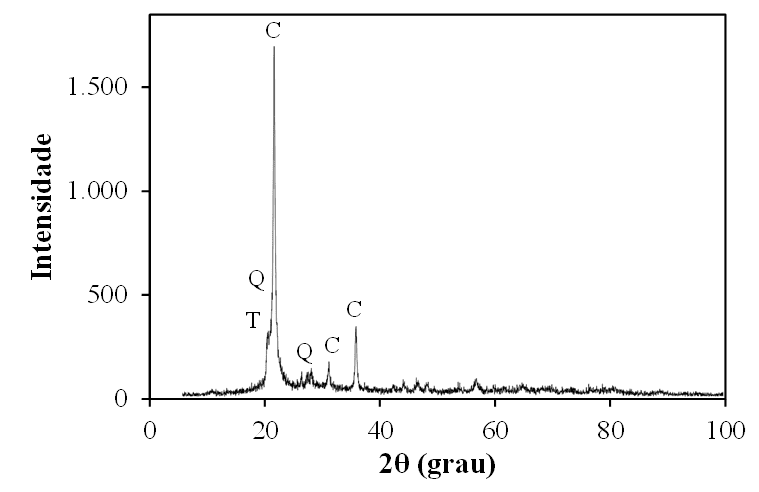

Figura 6. Difração de raios X da CCA

Fonte: CADEQ (2017)

Na determinação da atividade pozolânica com cal, amostras são moldadas e ensaiadas aos sete dias por compressão e, desse modo, é determinada a média de pelo menos três amostras. Os resultados apresentaram uma resistência média de 2,5 MPa, inferior ao limite especificado pela NBR 12653 (ABNT, 2015) de 6,0 MPa. Ainda assim, a pesquisa foi continuada para verificar a viabilidade de uso em argamassas para blocos de vedação.

3.3 COMPOSIÇÃO ARGAMASSA

Quatro diferentes traços, divididos em três relações água/aglomerante, foram compostos para esta pesquisa. Na composição de uma argamassa para o experimento, foram adicionados aos materiais já caracterizados anteriormente, cimento CP II-Z, cal e areia. A Tabela 4 mostra a análise química realizada nos demais materiais.

Tabela 4. Análise química dos contituintes da argamassa: cimento, areia e cal

Óxidos constituintes SiO2 Al2O3 Fe2O3 CaO MgO SO3 Na2O K2O TiO2 MnO
Cimento, massa (%) 20,53 4,95 2,82 56,75 2,72 2,03 0,08 1,45
Areia, massa (%) 84,00 9,10 1,40 6,60 0,10 0,10 0,90 2,70 0,40
Cal, massa (%) 3,30 0,80 0,60 62,00 33,00 0,10 0,10

Fonte: ABCP/SP (2017)

No cimento pesquisado, pode-se observar um alto índice de óxido de cálcio quando comparado aos demais óxidos (56,75%), os quais estão de acordo com os requisitos da NBR 16697 (ABNT, 2018). Para a areia, a maior participação da sílica já era esperada, o que resultou em 84% de SiO2 em sua composição, seguida por Al2O3 e CaO. Na composição da cal, observa-se, majoritariamente, a presença de CaO (62%) e MgO (33%).

A Tabela 5 apresenta o resultado de análise de variância e teste Tukey para os grupos de traços analisados. Na Figura estão apresentados os resultados da compressão simples aos 28 dias, bem como suas linhas de tendência.

Tabela 5. Teste Tukey para os resultados de compressão simples e relações água/aglomerante

Experimento N Média (MPa) CV (%) p-valor F Grupos Tukey
Puro 1:3 (0,57) 4 4,89 1,3 0,0001 A
Puro 1:3 (0,69) 4 4,30 2,7 B
Puro 1:3 (0,46) 4 3,89 1,1 C
CCA 1:3 (0,57) 4 3,47 2,4 D
CCA 1:3 (0,69) 4 2,81 4,0 E
CCA 1:3 (0,46) 4 2,65 1,9 E
Puro 1:4 (0,57) 4 3,76 4,4 0,0001 A
Puro 1:4 (0,69) 4 3,70 4,1 A
Puro 1:4 (0,46) 4 3,24 4,1 B
CCA 1:4 (0,57) 4 2,99 2,3 C B
CCA 1:4 (0,69) 4 2,81 4,1 C
CCA 1:4 (0,46) 4 2,25 4,6 D

Fonte: Autor (2017)

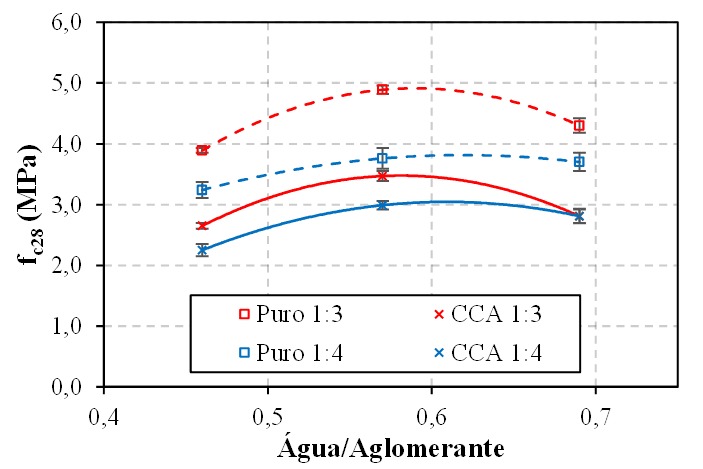

Figura 7. Resultados de resistência à compressão simples aos 28 dias para relações àgua/aglomerante

Quanto a comparação da resistência à compressão no tipo de mistura 1:3, a análise de variância ANOVA evidenciou que, pelo menos uma das composições, é diferente dos demais (p < 0,0001). O Teste de Tukey para comparações múltiplas mostrou cinco grupos de médias distintas, rotulados como A, B, C, D e E. Para esse caso, o grupo de experimentos PURO com relação água/aglomerante 0,57 foi o que mostrou melhor resistência. Para as composições com adição de CCA, a relação água/aglomerante de melhor resistência foi idêntica.

Nesse sentido, avaliando-se as misturas 1:4, também foram encontradas diferenças estatisticamente significativas entre os resultados (p < 0,0001) apontados pelo teste ANOVA. A sinalização pelas letras A, B, C e D delimitam quatro grupos de médias distintas. Para esse caso, os grupos de experimentos PURO, com relação água/aglomerante de 0,57 e 0,69, apresentaram as maiores resistências, não diferindo significativamente entre si. O experimento PURO com relação 0,46 não foi superior ao experimento CCA de relação 0,57, que, por outro lado, não difere significativamente do CCA de relação 0,69, formando um grupo de resistência semelhante (C).

A adição de CCA provocou uma diminuição nos resultados de compressão simples, o que pode ser explicado pela redução de cimento na mistura. Ainda assim, todas as misturas avaliadas ultrapassaram o limite de 1,5 MPa de compressão simples aos 28 dias para blocos de concreto para alvenaria de vedação estabelecido na NBR 15961 (ABNT, 2011). Por fim, nota-se que a adição de 10% de CCA não influenciou significativamente nos resultados de relação água/aglomerante. Dessa forma, pelas linhas de tendência, os valores ótimos para relação água/aglomerante são de 0,58 e 0,63 para os traços 1:3 e 1:4, respectivamente.

De forma análoga ao comportamento das fibras de CA, foi avaliado o compósito dos materiais na argamassa pela microscopia eletrônica MEV, após os ensaios de resistência à compressão. Dessa maneira, a Figura 8 (A) mostra o preenchimento completo de meia CA pela argamassa, mostrando boa homogeneização do compósito. A adesão por compatibilidade na interface entre os materiais pode ser observada junto à fratura na interface CA e argamassa Figura 8 (B), em que é possível perceber que a argamassa copiou as irregularidades da superfície externa da CA. Logo, as Figuras 8 (C e D) mostram boa afinidade entre os materiais utilizados na mistura.

Figura 8. Superfícies de fratura da argamassa, imagens do Microscópio Eletrônico de Varredura

Fonte: Laboratório de Metalurgia Física – DEM/UFSM (2017)

A aderência por convergência propiciada na homogeneização com a matriz, mostra a afinidade entre os materiais, para o compósito casca de arroz e argamassa, que pode ser confirmada analisando-se as imagens obtidas da superfície de fraturas. A boa assimilação da mistura, fator esse que permite que se tenha uma próxima relação de densidade para o compósito, faz constatar o bom desempenho relacionado às características físicas e mecânicas.

4. CONCLUSÃO

As caracterizações dos materiais demonstraram a possibilidade de uso da CA como substituinte parcial ao agregado miúdo, desde que processadas anteriormente por banhos térmicos, os quais visam melhorar a compatibilidade dessa com os compósitos da argamassa. A CCA foi delineada como substituinte parcial do cimento, ainda que apresentasse atividade pozolânica com cal insuficiente para uso em argamassas. Porém, foi avaliada positivamente para composição no fechamento dos poros da argamassa

A CCA apresentou área específica e distribuição de partículas satisfatória para seu uso como aglomerante, bem como as características apresentadas pela CA também se mostraram satisfatórias para seu uso como agregado leve. À medida que se adicionava CCA, ocorria diminuição gradual da resistência em corpos de prova. Para cada adição de 5% de CCA, tem-se uma diminuição média de 6% na resistência dos corpos de prova.

Em síntese, quatro traços de argamassa (1:3 e 1:4, com e sem adição de cinza) foram avaliados quanto a relação água/aglomerante e resistência à compressão simples. A aplicação dessa encontra-se no limite para maior de 1,5 MPa para blocos de concreto e/ou cerâmico NBR 15961 (ABNT, 2011) em alvenaria de vedação, fator que foi atingido por todas amostras estudadas, o que viabilizou o uso dos subprodutos em argamassas para blocos de vedação. A  adição de cinza não apresentou variação nas relações água/aglomerante, ainda que tenha diminuído a resistência à compressão de forma geral. A pesquisa ainda apresentou que a inclusão de CCA pode trazer resultados semelhantes aos puros (sem adição) em alguns casos. Outrossim, pela microscopia eletrônica de varredura do compósito da argamassa após a fratura por compressão simples, foi observada uma adesão por compatibilidade na interface, uma homogeneização com a matriz e afinidade entre os materiais.

Por fim, pode-se considerar que o uso de materiais alternativos, como cinza e CA em argamassas de cimento, pode ser executado, desde que haja um estudo de dosagem adequado, englobando a relação água/aglomerante e resistências a compressão compatíveis com normativas.
