CARVALHO, Fanny Islana de Lima [1], HALMEMAN, Maria Cristina Rodrigues [2], LERCO, Felipe Matos dos Santos [3]
CARVALHO, Fanny Islana de Lima. HALMEMAN, Maria Cristina Rodrigues. LERCO, Felipe Matos dos Santos. Analisi dell’efficienza energetica della biblioteca comunale di Campo Mourão-PR: parametri del programma nazionale di etichettatura (RTQ-C). Revista Científica Multidisciplinar Núcleo do Conhecimento. Anno. 06, Ed. 10, Vol. 05, pp. 43-62. Ottobre 2021. ISSN: 2448-0959, Link di accesso: https://www.nucleodoconhecimento.com.br/ingegneria-ambientale-it/biblioteca-comunale, DOI: 10.32749/nucleodoconhecimento.com.br/ingegneria-ambientale-it/biblioteca-comunale
RIEPILOGO
Il settore delle costruzioni, responsabile degli impatti ambientali come la produzione di rifiuti, l’acqua e il consumo di energia, ha come sfida attuale quella di portare l’efficienza energetica nel cantiere e nell’ambiente post-costruito. Pertanto, in relazione al consumo di energia, INMETRO ha sviluppato un programma di etichettatura volto a classificare l’efficienza energetica delle apparecchiature elettriche e anche degli edifici. Si scopre che gli edifici pubblici sono tenuti a ottenere l’etichetta nazionale di conservazione dell’energia (ENCE). Alla ricerca di quanto sopra, si chiede come misurare l’efficienza energetica degli edifici pubblici, rendendoli energeticamente appropriati, e quindi soddisfare le esigenze dell’utente, fornendo comfort ambientale ed economia. L’obiettivo di questo lavoro era simulare l’ottenimento dell’etichetta ENCE Geral e presentare il livello di efficienza energetica della Biblioteca Comunale di Campo Mourão-PR. È stato utilizzato il Metodo Prescrittivo, stabilito dal Regolamento Tecnico di Qualità per il Livello di Efficienza Energetica degli Edifici Commerciali, di Servizio e Pubblici (RTQ-C). Sono stati analizzati tre sistemi costruttivi: Involucro, Sistema di illuminazione e Sistema di aria condizionata. Di conseguenza, l’edificio in studio ha presentato una classificazione di livello C di efficienza, su una scala A – E, essendo A molto efficiente ed E inefficiente. Si conclude che l’edificio non offre comfort agli utenti, oltre all’elevato consumo energetico. Tuttavia, è possibile adottare misure che possono aiutare a ottimizzare il livello di efficienza energetica in loco.
Parole chiave: Involucro, Sistema di illuminazione, Aria condizionata, Metodo prescrittivo, Classificazione totale.
1. INTRODUZIONE
La preoccupazione dei paesi sviluppati per la conservazione ambientale ha portato a conferenze internazionali, alla ricerca di alternative economiche. (DEBATES INTERDISCIPLINARES VII, 2016). Esempi di queste conferenze sono il Protocollo di Kyoto e la Convenzione di Stoccolma. Nel panorama nazionale, dal 2014 in poi, gli edifici pubblici sono tenuti a presentare un’etichetta di efficienza energetica (ENCE), come pubblicato sulla Gazzetta Ufficiale dell’Unione dal Dipartimento di Logistica e Tecnologia della norma IN02/2014 (CONSELHO DE ARQUITETURA E URBANISMO/BR, 2014). Premesso quanto sopra, è sorta la domanda su come sia possibile misurare l’efficienza energetica di un edificio pubblico, garantendo comfort ed economia agli utenti.
Il Programma di etichettatura brasiliano (PBE), insieme all’EBE Edifica, è nato dalle discussioni avviate dall’Istituto Nazionale di Metrologia, Qualità e Tecnologia (INMETRO). L’obiettivo di questo programma è quello di sensibilizzare i consumatori attraverso l’informazione sul funzionamento delle apparecchiature e sul loro consumo energetico (CONFERÊNCIA DE ESTUDOS EM ENERGIA ELÉTRICA, 2019). Questo programma ha sviluppato il regolamento tecnico di qualità per il livello di efficienza energetica degli edifici residenziali (RTQ-R) e i requisiti tecnici di qualità per il livello di efficienza energetica degli edifici commerciali, di servizio e pubblici (RTQ-C). Il sistema di etichettatura misura il livello di efficienza energetica su una scala “A – E”, essendo “A” più efficiente e “E” meno efficiente. RTQ-C valuta gli edifici attraverso due metodi: metodo di simulazione (eseguito dal software) e metodo prescrittivo (realizzato attraverso equazioni).
Esistono quattro tipi di etichette, che sono: ENCE Generale (tiene conto di tre sistemi di costruzione: involucro, illuminazione e aria condizionata); ENCE Parziale (valuta autonomamente ogni sistema); ENCE Simulazione (ottenuta in fase di progetto); e ENCE Edificio costruito (può essere richiesto dopo aver ottenuto il permesso di lavoro o comprovati allacciamenti di energia elettrica e gas da parte dei concessionari).
Questo articolo mirava ad individuare il livello di Efficienza Energetica della Biblioteca Comunale simulando l’ottenimento di ENCE generale. L’analisi è stata sviluppata in conformità con il manuale applicativo RTQ-C versione 4 del 2017. Per raggiungere l’obiettivo generale, questo lavoro è stato sviluppato sulla base dei seguenti obiettivi specifici: Osservare i prerequisiti richiesti dal Manuale per l’applicazione di RTQ-C; raccogliere dati sul sito ed elaborare informazioni di progettazione architettonica; calcolare e determinare il livello di efficienza energetica per i tre sistemi dell’edificio.
2. MATERIALI E METODI
2.1 MATERIALI
L’attuale Biblioteca Comunale Insegnante Egydio Martello si trova nella zona centrale di Campo Mourão-PR. La città ha circa 96.102 abitanti (IBGE, 2020). Campo Mourão è un hub di COMCAM (Comunità dei Comuni della Regione campo Mourão), che rappresenta venticinque comuni, in questo modo, la città offre supporto per la sua microregione attraverso cure mediche, istruzione, industria e altre aree.

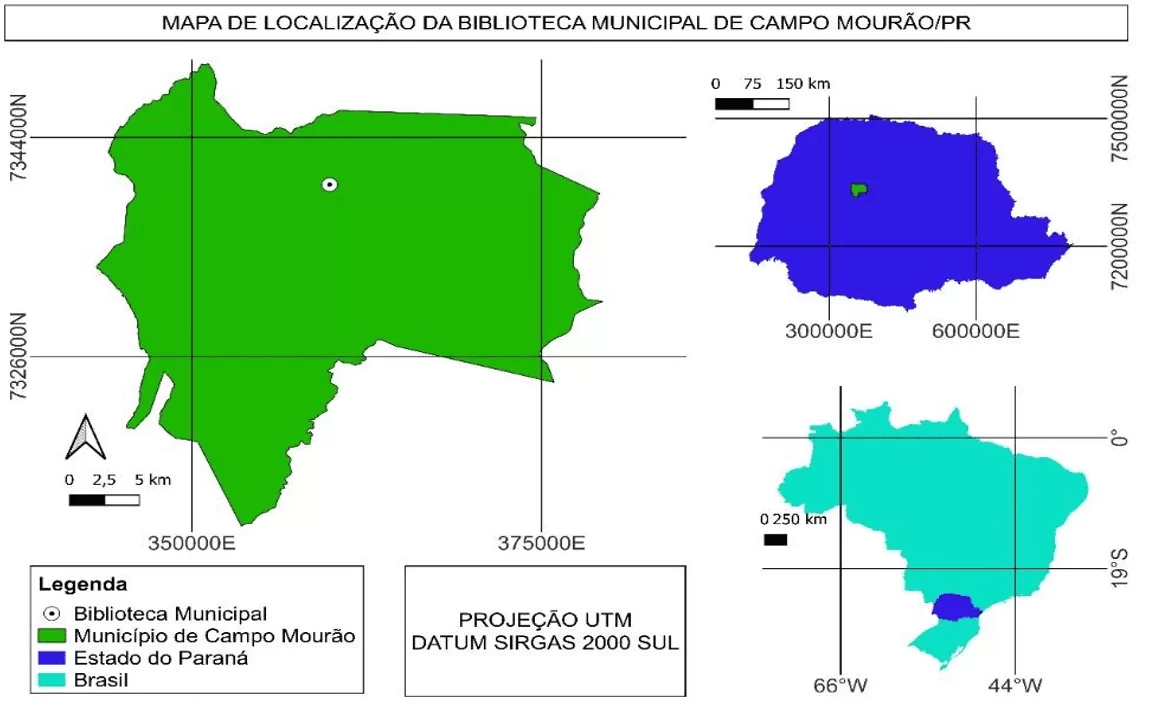

Figura 01. Ubicazione della Biblioteca Comunale.
L’edificio in studio ha una grande rilevanza storica nel contesto dello sviluppo del comune, poiché è stato originariamente progettato per essere il terminal degli autobus. Successivamente, l’edificio è stato adattato per ospitare la biblioteca, che ha aperto il 30 dicembre 2004.
Figura 02. Vecchia stazione degli autobus di Campo Mourão (A), attuale Biblioteca Comunale (B), Biblioteca Municipale della Facciata Principale (C).
Oltre a una vasta collezione, uno spazio espositivo artistico, una ludoteca e aree di studio, la biblioteca ospita anche l’Accademia di Lettere Mourãoense. Si tratta di un edificio lineare, a due piani, in struttura in cemento armato, con una superficie totale costruita di 1772,92 m², secondo il layout della Biblioteca in Figura 03. Gran parte del suo involucro è costituito da tende di vetro traslucido, che favoriscono il riscaldamento indesiderato degli spazi interni. È importante notare che la sua facciata principale è rivolta verso nord-est, quindi riceve un’alta incidenza di radiazione solare nel periodo estivo.
Figura 03. Layout Biblioteca Piano Terra (A), Uffici Piano Terra (B), Piano Superiore Biblioteca (C).
2.2 METODI
Il metodo adottato per il presente studio è il metodo prescrittivo, che si applica solo agli edifici condizionati e valuta l’efficienza energetica attraverso equazioni, secondo la Zona Bioclimatica e la superficie totale dell’edificio. Per ottenere punteggi per l’etichetta generale ENCE, sono stati analizzati tre sistemi: Involucro, Sistema di illuminazione e Aria condizionata. Questa metodologia richiede la valutazione dei prerequisiti generali e specifici del sistema, che saranno discussi di seguito.
2.2.1 PREREQUISITI GENERALI
Per i livelli A, B e C, ci sono due prerequisiti generali. Il mancato rispetto di essi influisce sul punteggio finale dell’edificio.
- L’edificio deve avere un circuito elettrico distinto per ogni uso, che si tratti di apparecchiature di condizionamento d’aria, lampade o altri. Tuttavia, il Manuale per l’applicazione di RTQ-C (2017) stabilisce che questa voce non è obbligatoria per gli edifici costruiti prima del 2009, pertanto l’edificio in fase di studio ne è esente.
- Riscaldamento dell’acqua: questo prerequisito si applica solo negli edifici commerciali o di servizio, dove il consumo di acqua calda è superiore al 10% della domanda totale di energia. Nel caso dell’oggetto di studio, non vi è alcuna installazione di scaldabagni, pertanto questa voce non si applica.
2.2.2 EQUAZIONI PER LA PROCEDURA DI CALCOLO
Nel processo di classificazione individuale dei sistemi, così come per la classificazione generale dell’efficienza, sono state utilizzate equazioni secondo la Tabella 01.
Tabella 01. Tabella generale delle equazioni.
Fonte: Adattato dal Manuale per l’applicazione di RTQ-C (2017).2.2.3 INVOLUCRO
Al fine di soddisfare i prerequisiti specifici del sistema dell’involucro, devono essere osservati i valori delle variabili descritte nel grafico 02.
Tabella 02. Requisiti specifici per Involucro – Zona 3.
ABNT NBR 15220-2 (2008) stabilisce i parametri per le prestazioni termiche degli edifici. Dopo aver verificato la frequenza dei valori di cui sopra in conformità con la norma, è necessario osservare la Zona Bioclimatica in cui è inserito l’oggetto di studio. Secondo l’Allegato 1 del Manuale per l’applicazione di RTQ-C (2017), la città di Campo Mourão si trova nella zona bioclimatica 3, come mostrato nella Figura 04.

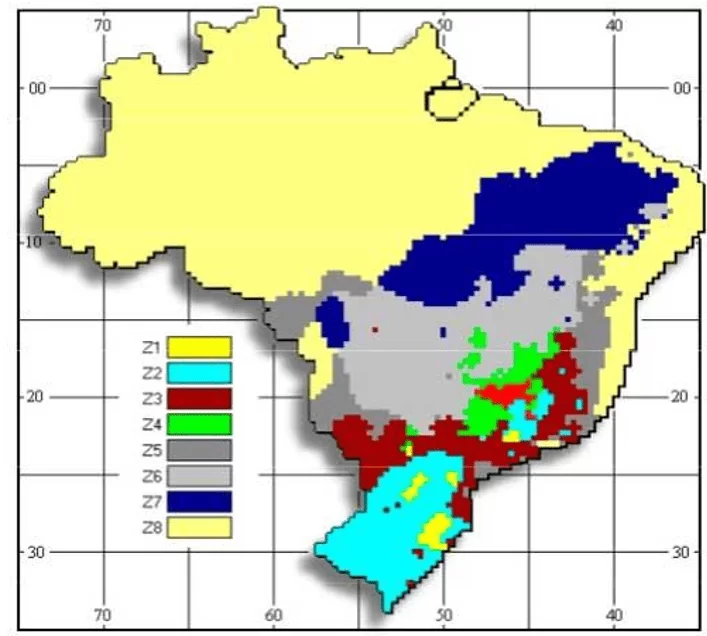

Figura 04. Zonizzazione bioclimatica del Brasile.
Per la procedura di calcolo sono state necessarie le informazioni estratte dal progetto architettonico e le variabili secondo la Tabella 01.
Considerando che il Manuale specifica diverse equazioni in base all’area dell’oggetto di studio, per le aree superiori a 500 m² l’equazione 01 si inserisce nell’edificio.
Poco dopo, l’IC minimo e l’IC massimo sono stati determinati utilizzando la stessa equazione, ma con i valori di input secondo il grafico 03.
Tabella 03. Parametri IC massimi e IC minimi.
Pertanto, l’intervallo (i) di IC massimo e IC minimo è stato calcolato dall’equazione 02. Con il valore di (i), è stata definita la tabella 04:
Tabella 04. Limiti degli intervalli dei livelli di efficienza.
Infine, dai valori in Tabella 04, il valore di IC dell’involucro è stato confrontato con i limiti di IC massimo e IC minimo per identificare il livello di efficienza.
2.2.4 SISTEMA DI ILLUMINAZIONE
Il rispetto dei prerequisiti specifici per il sistema di illuminazione è descritto nel grafico 05.
Tabella 05. Prerequisiti per l’illuminazione.
Fonte: Adattato dal manuale di applicazione RTQ-C (2017).
L’edificio in studio è esente dal prerequisito numero 1 e non soddisfa gli altri prerequisiti, quindi il livello del sistema di illuminazione può automaticamente avere come classificazione massima solo il livello C. Tuttavia, la sua classificazione finale è soggetta ai calcoli del limite di densità di potenza installata.
Esistono due metodi per calcolare l’efficienza del sistema di illuminazione:
- Metodo area: valuta congiuntamente gli ambienti (per edifici con 3 attività principali o attività che occupano più del 30% della superficie costruita).
- Metodo di attività: valuta individualmente ogni attività.
Poiché la Biblioteca Comunale ospita 3 attività principali e occupa oltre il 30% della superficie totale, abbiamo optato per il Metodo Area. La procedura di calcolo è avvenuta a partire dalle seguenti fasi:
a) Le principali attività sono state identificate secondo la Tabella del Limite Massimo Accettabile di Densità di Potenza di Illuminazione (DPIL) per il livello di efficienza desiderato – Metodo dell’area dell’edificio, del Manuale per l’Applicazione di RTQ-C (2017). Per le attività non descritte, è stata scelta un’attività equivalente.
b) È stata individuata l’area di ciascuna attività, in metri quadrati.
c) Quindi, è stata definita la potenza limite per ogni attività, moltiplicando l’area illuminata dal DPIL fornito nella stessa Tabella del Manuale, secondo l’Equazione 03. Dalla potenza limite per ogni attività, la somma dei poteri determinava la potenza limite dell’edificio.
d) Infine, la potenza totale installata nell’edificio è stata confrontata con la potenza limite per determinare il livello di efficienza dell’impianto di illuminazione utilizzando l’Equivalente Numerico previsto nella Tabella 06.
Tabella 06. Equivalente numerico (EqNum) per ogni livello di efficienza.
2.2.5 ARIA CONDIZIONATA
Le apparecchiature di climatizzazione installate nella Biblioteca Comunale sono certificate da INMETRO, quindi sono state utilizzate le informazioni tecniche fornite dall’istituto stesso e dai produttori. La procedura per determinare l’efficienza del sistema è stata segregata in fasi:
a) L’efficienza di ciascun sistema è stata osservata attraverso l’etichetta sull’apparecchiatura.
b) Il coefficiente di ponderazione è stato determinato mediante il rapporto tra la potenza di ciascuna unità e la somma delle potenze di tutte le unità.
c) Dal coefficiente di ponderazione moltiplicato per l’equivalente numerico secondo la tabella 06, è stato ottenuto il risultato ponderato.
d) La somma dei risultati ponderati di ciascuna unità determinava l’efficienza totale, espressa nell’equazione 04.
Poiché ci sono efficienze distinte, il sistema di condizionamento dell’aria deve avere il suo equivalente numerico secondo la tabella 07:
Tabella 07. Equivalente numerico per i sistemi di condizionamento e punteggio complessivo.
2.2.6 PUNTEGGIO TOTALE
La determinazione del livello di efficienza totale dell’edificio è espressa attraverso l’Equazione 05, che assegna pesi per ciascun impianto: 30% per involucro, 30% per impianto di illuminazione e 40% per impianto di climatizzazione. Dal risultato dell’equazione, è necessario convertire il valore numerico determinato per ciascun livello, come mostrato nella tabella 07.
3. RISULTATI E DISCUSSIONE
3.1 INVOLUCRO
Per analizzare l’involucro, è stata prima osservata la conformità con i prerequisiti specifici per questo sistema. La tabella 08 illustra il punteggio per ciascun prerequisito.
Tabella 08. Conformità ai prerequisiti specifici.
Successivamente, l’indicatore di consumo (IC) è stato determinato in base all’equazione 01. La tabella 09 indica i valori per ogni variabile, ottenuti dal progetto architettonico.
Tabella 09. Variabili di progetto.
* Valori nulli, perché l’edificio non presenta grondaie, né elementi verticali di protezione solare.
Per determinare il fattore solare, è stato utilizzato il vetro commerciale standard per edifici Cool Lite 114 PN 8 mm, come specificato nel Catalogo delle proprietà termiche e ottiche degli occhiali commercializzati in Brasile. Dopo il calcolo, è stato ottenuto l’Indicatore di consumo dell’involucro (IC) pari a 159.373.
Quindi, sono stati calcolati l’IC massimo (ICmax) e l’IC minimo (ICmin), utilizzando anche l’Equazione 01, ma sostituendo i valori descritti nella Tabella 04. Di conseguenza, si è concluso che ICmax è uguale a 173.852 e ICmin è uguale a 147.165.
Per calcolare l’Intervallo (i) ICmax e ICmin, è stata applicata l’Equazione 02, dove il risultato ottenuto è stato 6.671.
Dal risultato di (i), i valori di (i) della tabella 05 sono stati sostituiti da 6.671, risultando nella tabella 10, che presenta i limiti minimo e massimo per ciascun livello di efficienza.
Tabella 10. Valori ICenv massimi e minimi per ogni livello.
* Valore effettivo della Libreria ICenv con i limiti trovati, dove il livello di efficienza dell’involucro è B (160,51 < 159.373 > 153.849).
3.2 SISTEMA DI ILLUMINAZIONE
Per determinare il livello di efficienza del Sistema di Illuminazione utilizzando il Metodo area, sono state identificate le attività sviluppate in ogni spazio della Biblioteca. Il rispetto dei prerequisiti è stato osservato singolarmente per ogni ambiente, infine, l’analisi del sistema nel suo complesso è stata eseguita attraverso la somma del DPIL di tutti gli ambienti. La procedura di calcolo si è basata sulle informazioni contenute nella tabella 11.
Tabella 11. Classificazione del Sistema di Illuminazione.
* L’Area Totale Illuminata dell’Edificio in metri quadrati rappresenta solo le aree di permanenza prolungata, cioè non include aree secondarie come, bagni, tettoia, circolazione e altri. Poiché le equazioni descritte nel Manuale per l’applicazione di RTQ-C prevedono già un margine considerando queste aree secondarie.
Secondo i calcoli DPIL di ciascun ambiente secondo l’equazione 03, il sistema di illuminazione è classificato come livello B. Tuttavia, considerando che l’edificio in studio non soddisfa i prerequisiti secondo il grafico 05, il punteggio finale del sistema di illuminazione scende al livello C.
3.3 ARIA CONDIZIONATA
Per determinare l’efficienza del sistema di climatizzazione, i calcoli sono stati eseguiti secondo la metodologia e considerando che tutte le apparecchiature di condizionamento dell’aria della Biblioteca sono di tipo a soffitto diviso, sono stati ottenuti i seguenti risultati come mostrato nel grafico 12.
Tabella 12. Classificazione del sistema di climatizzazione.
Fonte: Paternità propria. Dall’applicazione dell’equazione 04, il risultato ottenuto è stato 2,69, che, secondo la tabella 07, è equivalente al livello C di efficienza.
3.4 PUNTEGGIO TOTALE (PT)
Per definire il livello complessivo di efficienza energetica dell’edificio, i risultati di ogni singolo sistema sono stati sintetizzati nell’equazione 05. La tabella 13 mostra i valori per ogni variabile utilizzata.
Tabella 13. Variabili di equazione 05.
* Le variabili non si applicano agli ambienti condizionati.
Il risultato PT è stato di 3.111, rientrando nel livello C di efficienza energetica.
4. CONSIDERAZIONI FINALI
Si conclude che la Biblioteca Comunale di Campo Mourão non presenta risultati soddisfacenti di efficienza energetica. Per ottimizzarne l’efficienza, si suggerisce:
- Intervento nell’involucro con installazione di elementi di protezione solare, come grondaie orizzontali e verticali, brezze, cobogo, tra gli altri.
- In relazione al Sistema di Illuminazione, si consiglia di dividere i circuiti, in modo da consentire lo spegnimento delle lampade vicino alle finestre per l’utilizzo della luce naturale.
- Per quanto riguarda il sistema di climatizzazione, è importante sostituire l’apparecchiatura corrente che non ha efficienza A, poiché il 36% delle apparecchiature ha una classificazione D.
- Oltre a queste misure, si raccomanda anche la sostituzione delle piastrelle in fibrocemento con piastrelle termoacustiche.
- Per rendere l’edificio più sostenibile, è consigliabile installare piastre fotovoltaiche per la generazione di energia solare, poiché l’investimento iniziale viene compensato a breve termine, fornendo risparmio, bassa manutenzione e funzionalità.
