MANUAL
CRUZ, Uilmer Rodrigues Xavier da Cruz [2], PARREIRAS, Taya Cristo [3] VIEIRA, Fabiana Carmo de Vargas [4] SANTOS, Jasmim Dias dos [5]
Link de Acesso: https://www.nucleodoconhecimento.com.br/manual/geografia/plugin-orpheu-toolbox
DOI: 10.32749/nucleodoconhecimento.com.br/manual/geografia/plugin-orpheu-toolbox
CRIAÇÃO DE CAMADA VETORIAL DA ÁREA DE INTERESSE
Manual de classificação supervisionada de composição em falsa-cor com imagens do Sentinel 2B, de região agrícola, utilizando o plugin Orpheu Toolbox (OTB) e o algoritmo ‘Bayes’, referente à classificação de Máxima Verossimilhança (MAXVER).
- Insira um arquivo shapefile correspondente à sua área de interesse, ou crie uma nova camada vetorial:

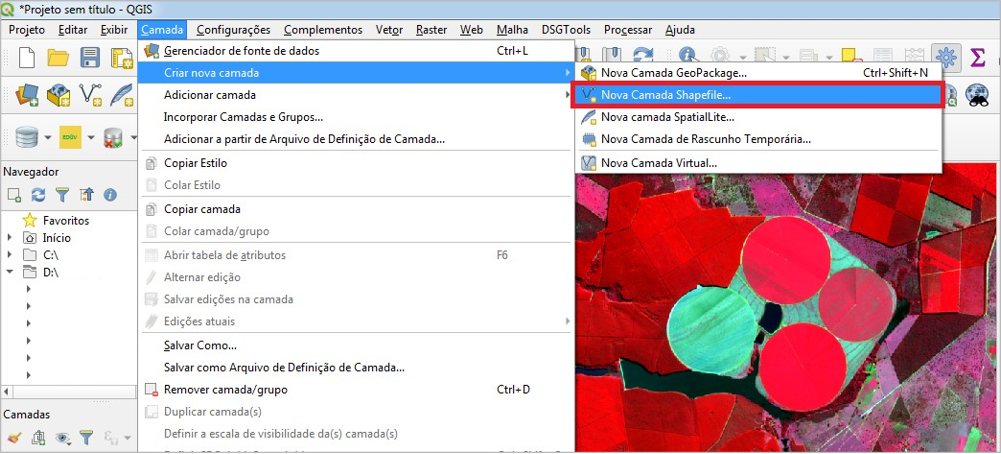

Figura 1 – Criação de nova camada vetorial contendo a área de interesse.

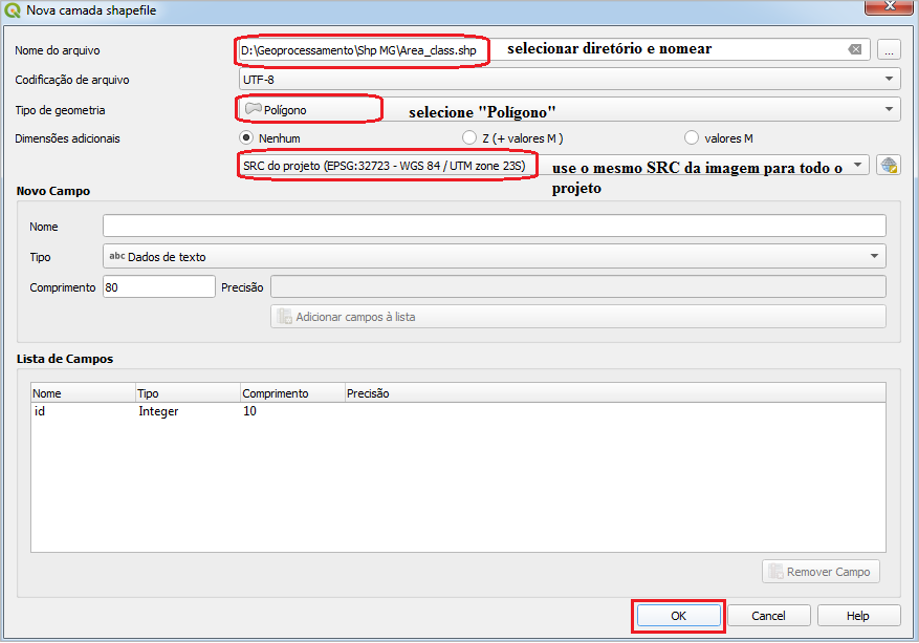

Figura 2 – Definição das características da camada vetorial.

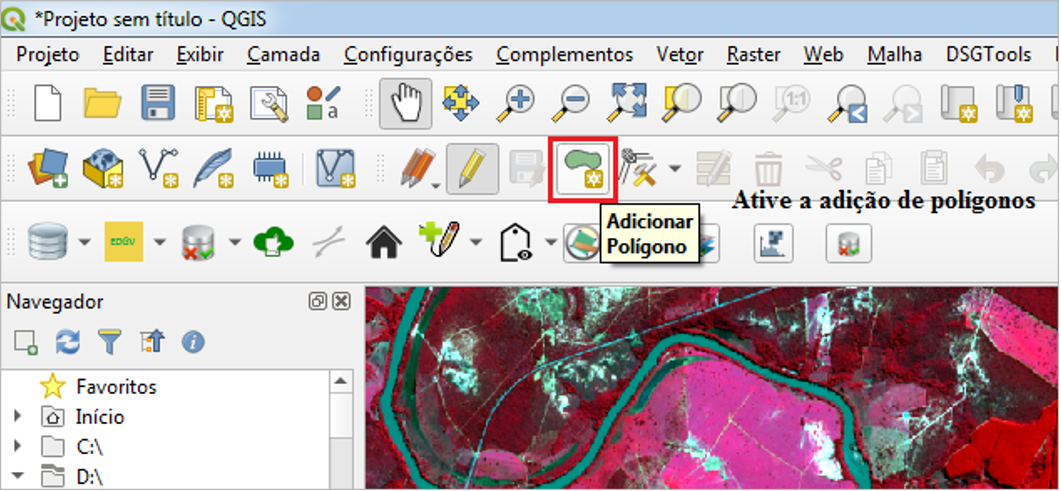

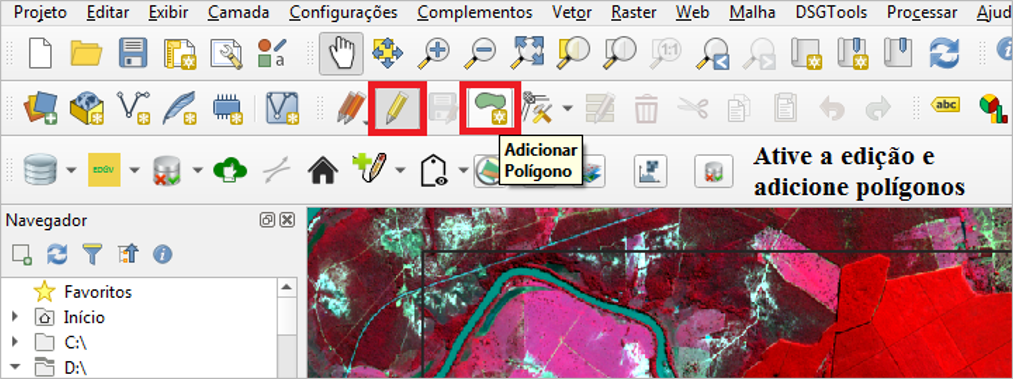

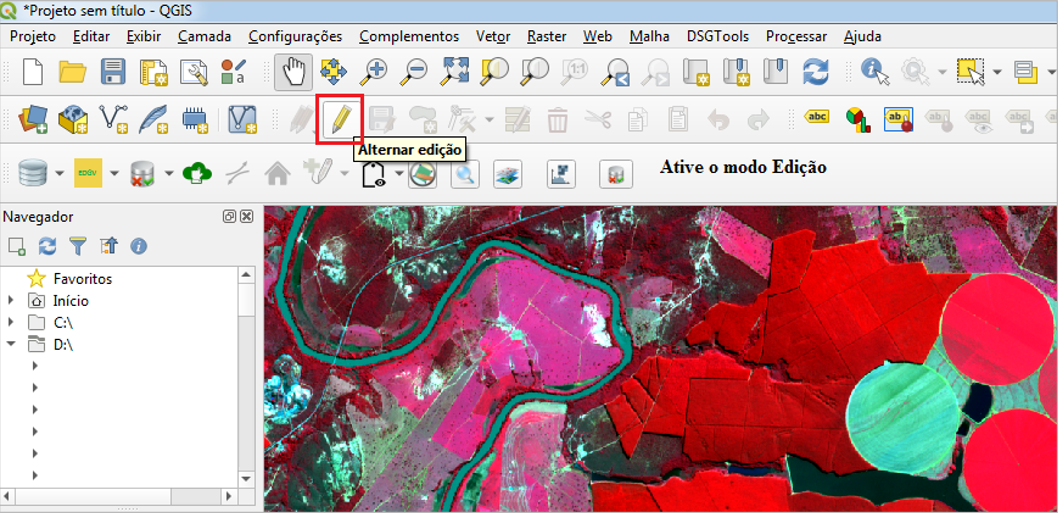

Figura 3 – Habilitar a edição da camada vetorial.

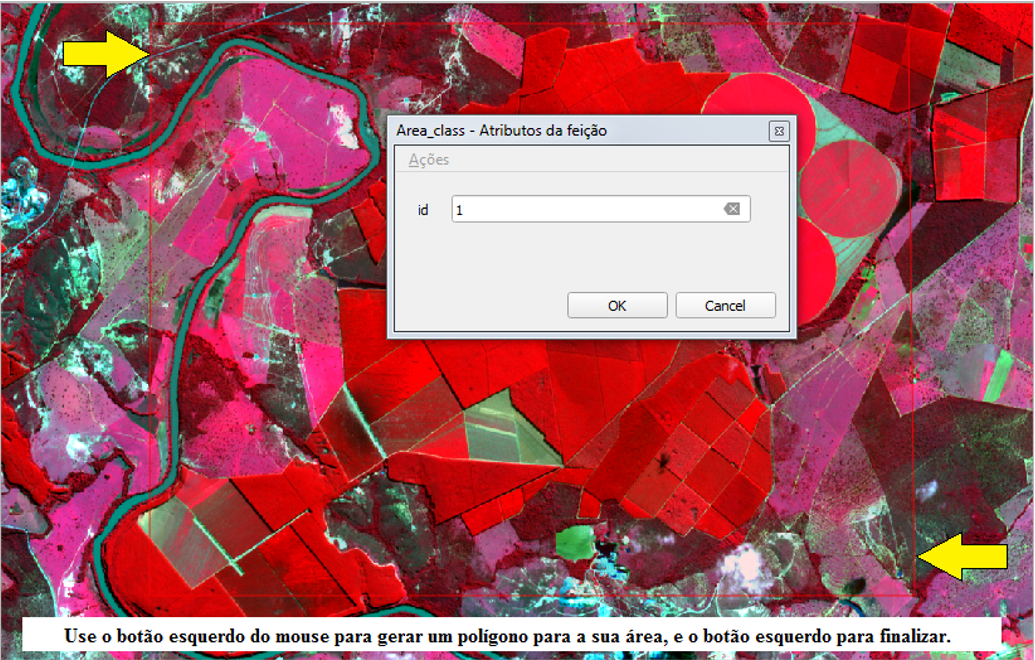

Figura 4 – Edição da camada vetorial e geração de polígono.
Figura 5 – Registro da feição criada.

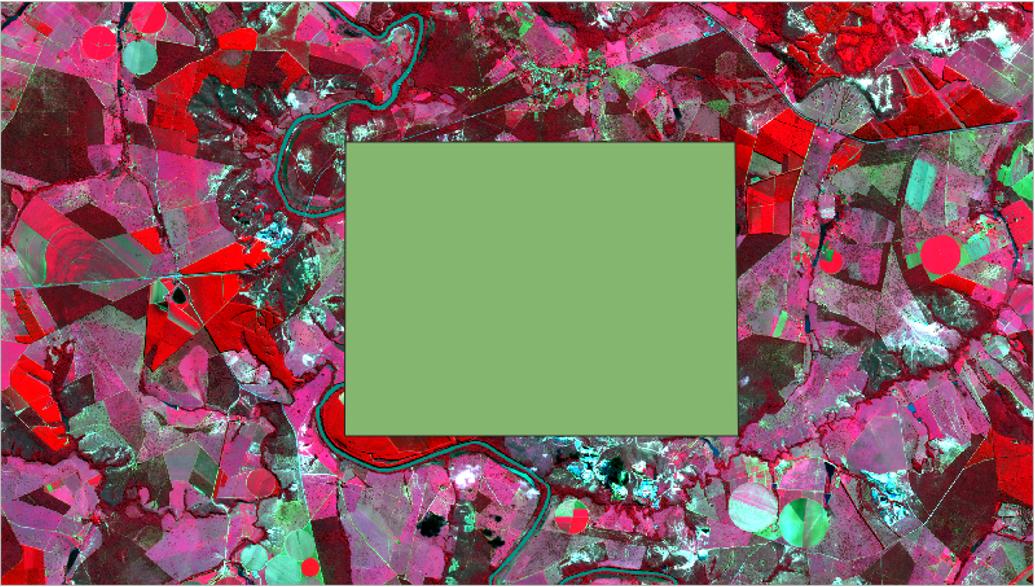

Figura 6 – Visualização de camada vetorial criada.

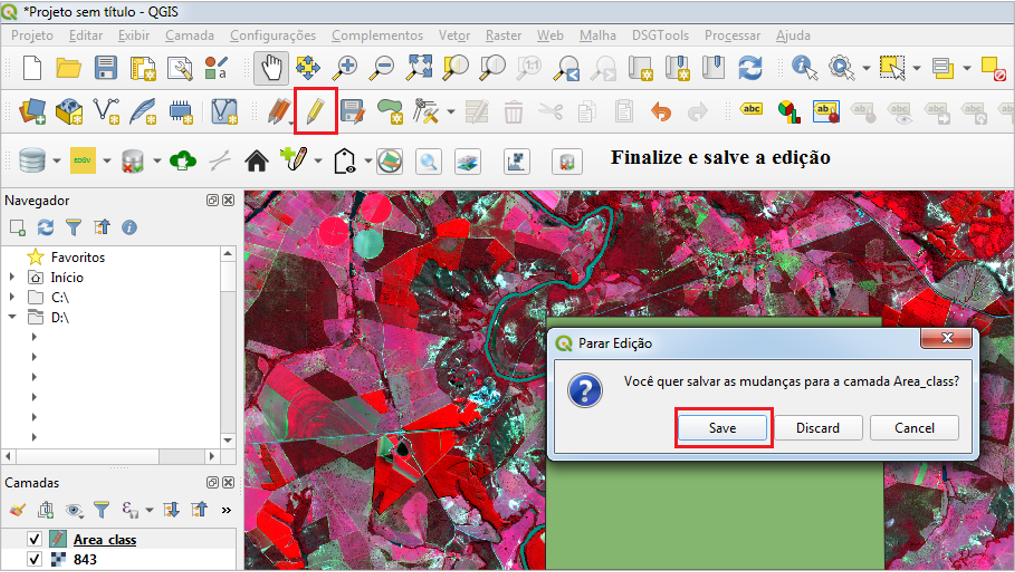

Figura 7 – Comando para registrar o polígono gerado.

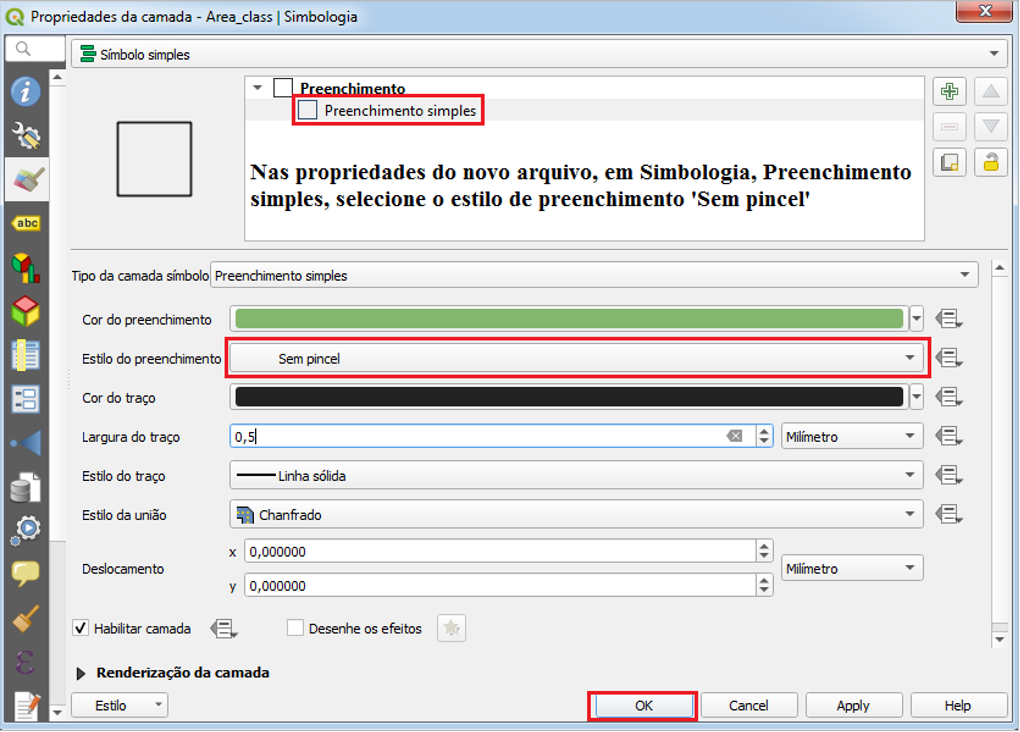

Figura 8 – Propriedades da camada, configurações de cor e preenchimento.
RECORTE DA CAMADA RASTER NA ÁREA DE INTERESSE
2. Faça o recorte da imagem para a sua área de interesse e trabalhe com a imagem recortada a partir de então:
Figura 9 – Ferramenta utilizada para recorte da camada raster.

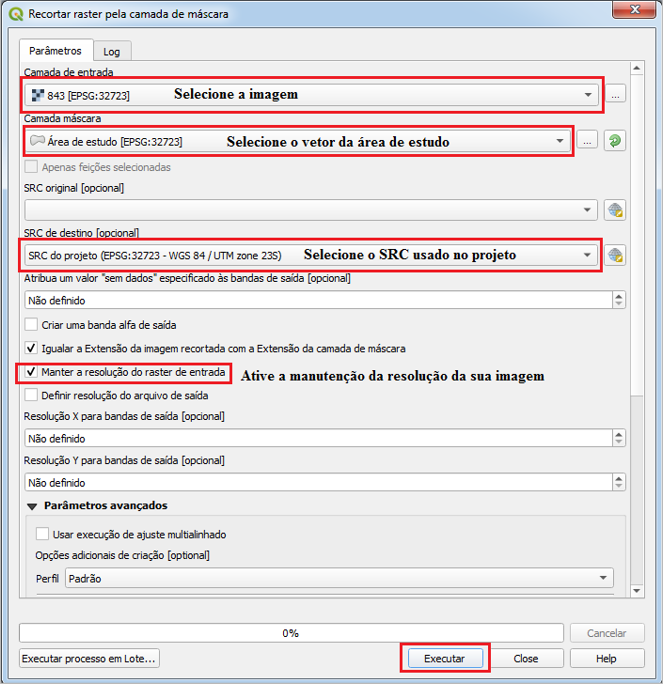

Figura 10 – Configurações para executar a ferramenta de recorte do raster na área de interesse.
O resultado será a sua imagem recortada apenas para a área de estudo:

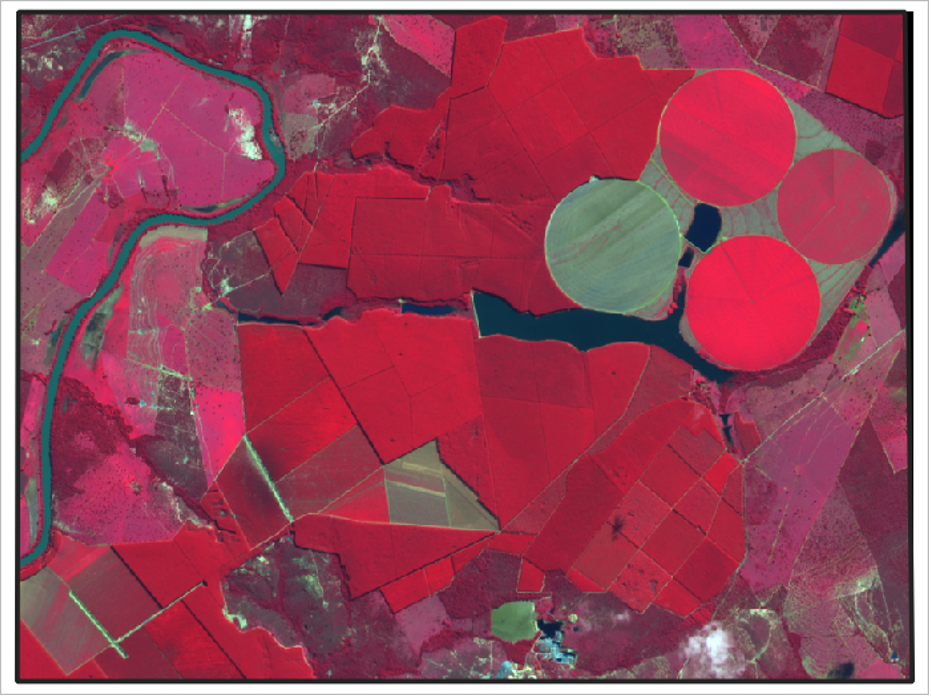

Figura 11 – Resultado do raster recortado na área de interesse.
DEFINIÇÃO E COLETA DAS AMOSTRAS DE USO E OCUPAÇÃO DO SOLO
3. Faça a fotointerpretação para predefinir as classes de uso e ocupação da sua área de interesse. Por exemplo: eucalipto, pastagem, agricultura, fragmentos de mata, solo exposto, corpos hídricos, etc. Em seguida, atribua um número inteiro para representar cada classe, por exemplo: 1 para eucalipto, 2 para pastagem, 3 para corpos hídricos, e assim por diante (não se esqueça de anotar). Obs.: procure utilizar sistemas oficiais de classificação do uso e da ocupação do solo.
4. Realize a amostragem dos pixels a partir das imagens, coletando quantas amostras julgar necessário para cada classe de uso e ocupação. O processo é feito pela geração de polígonos amostrais:
Figura 12 – Elaboração de camada vetorial para coleta de amostras de uso e ocupação do solo.

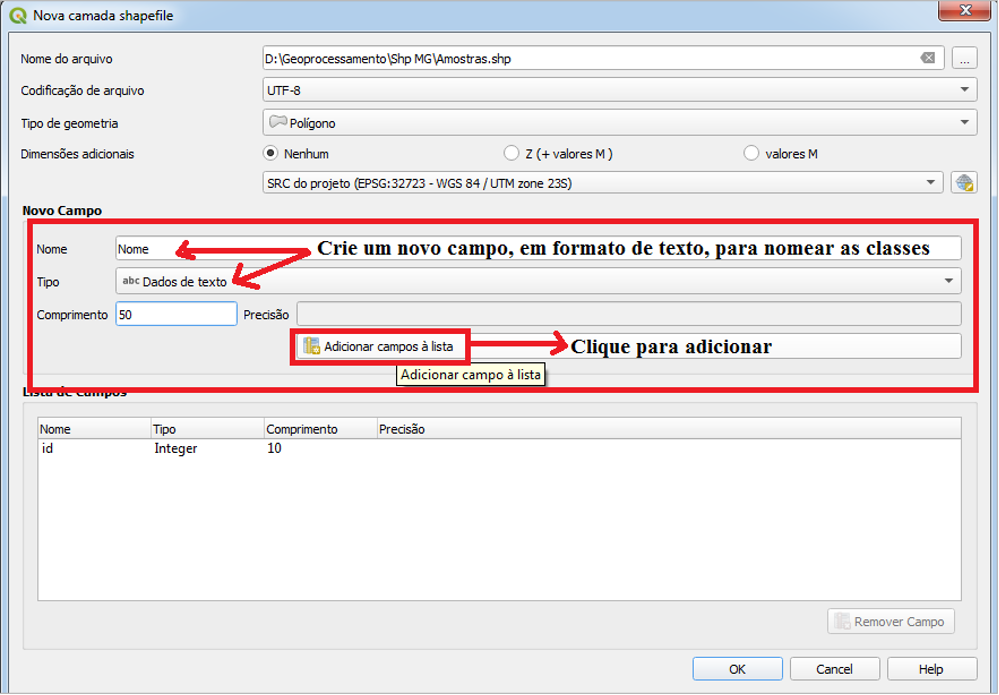

Figura 13 – Criação de campo para identificação das classes de uso e ocupação do solo.

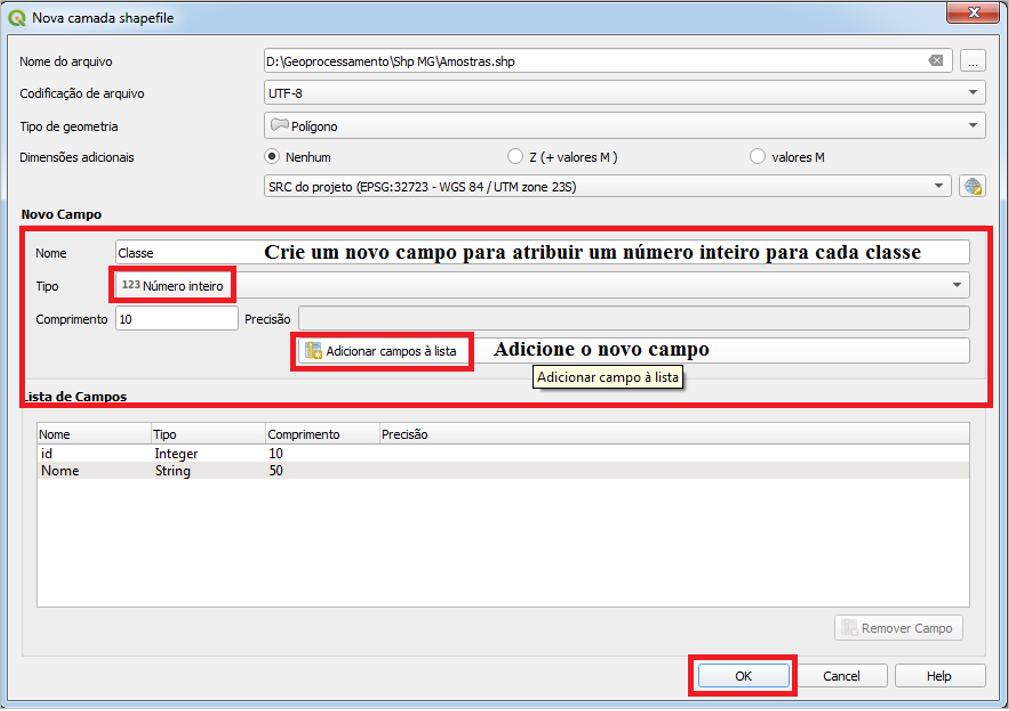

Figura 14 – Criação de campo de tipo ” número inteiro” para cada classe.
Figura 15 – Edição da camada vetorial e geração de polígono.

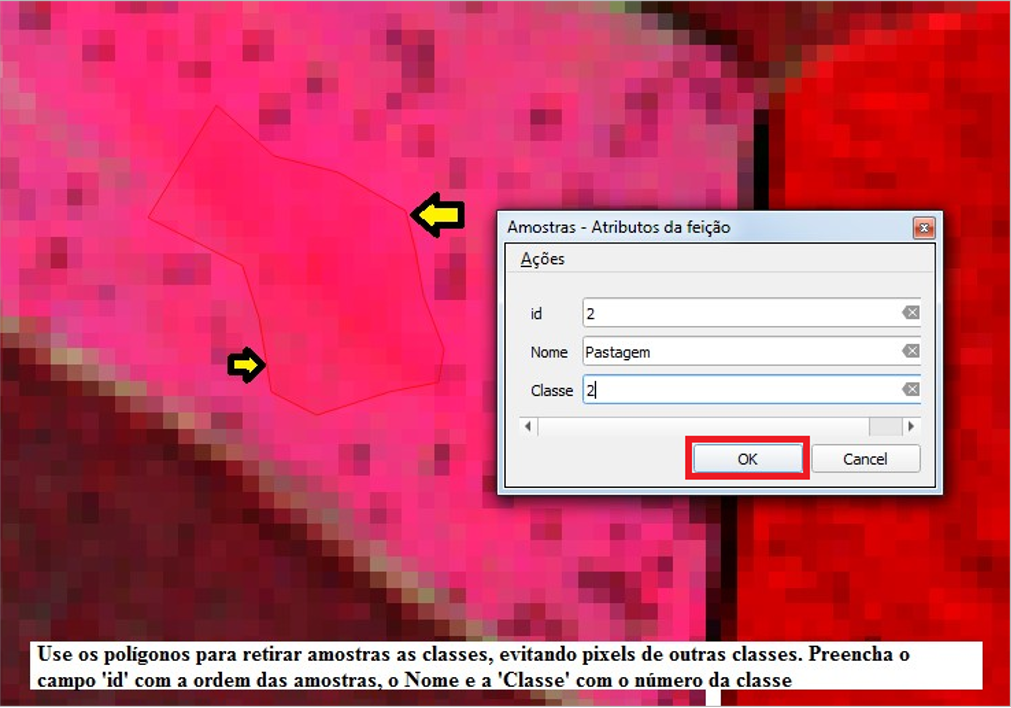

Figura 16 – Edição da camada vetorial para coleta de amostras, atributos da feição e representação do uso “Pastagem”.

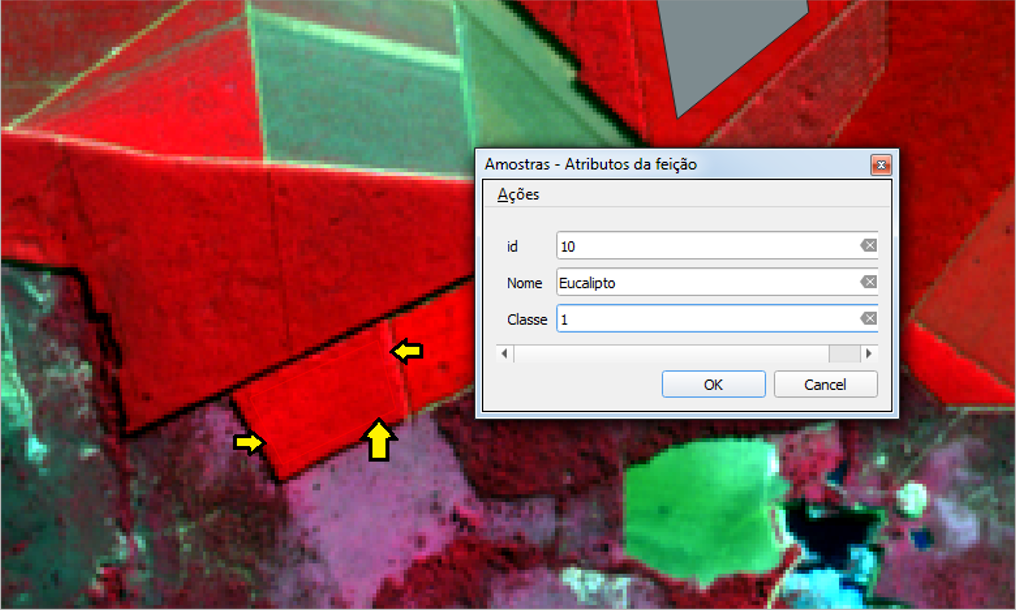

Figura 17 – Amostra do uso “Eucalipto”.

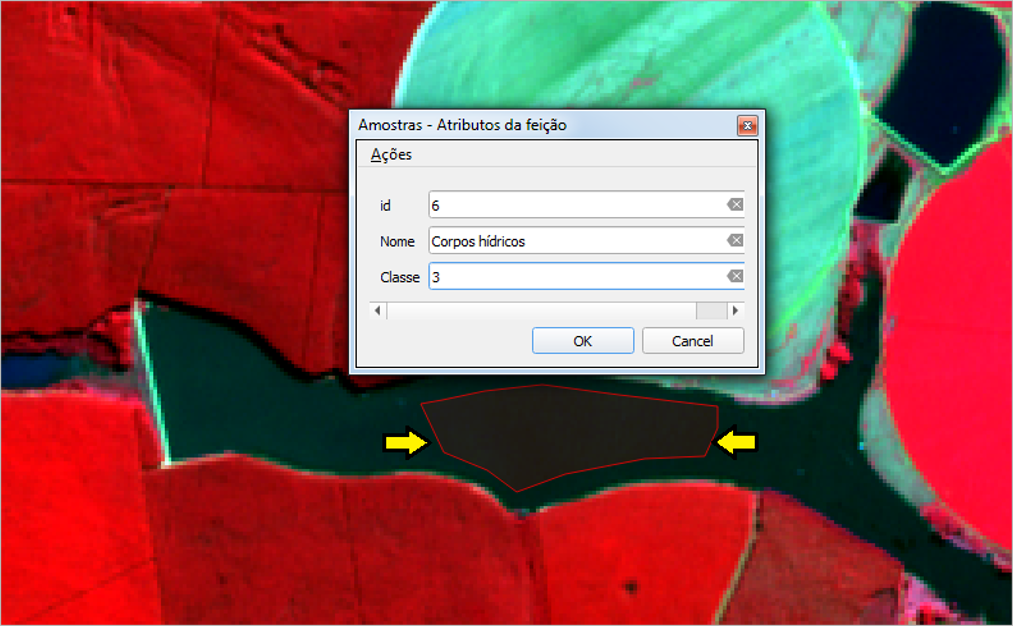

Figura 18 – Amostra do uso “Corpos hídricos”.

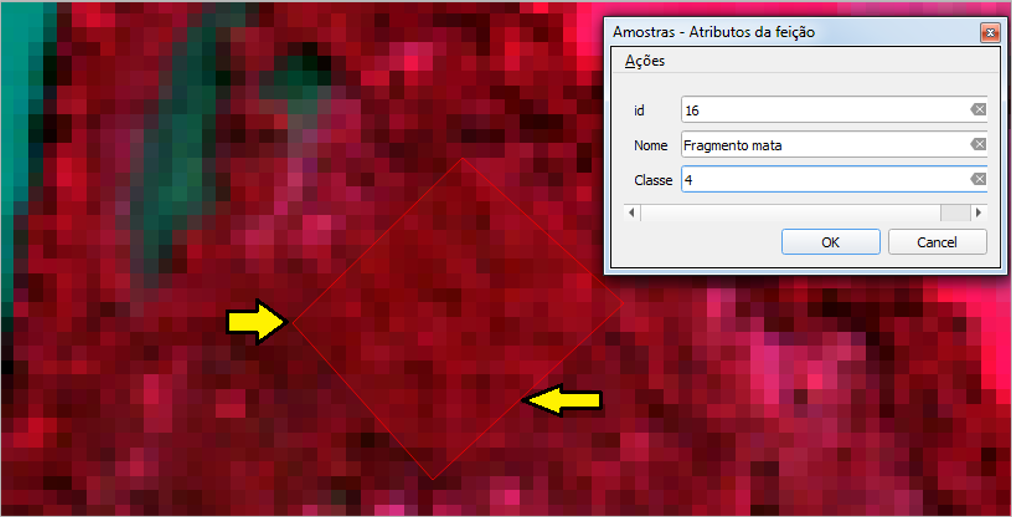

Figura 19 – Amostra do uso “Fragmento mata”.

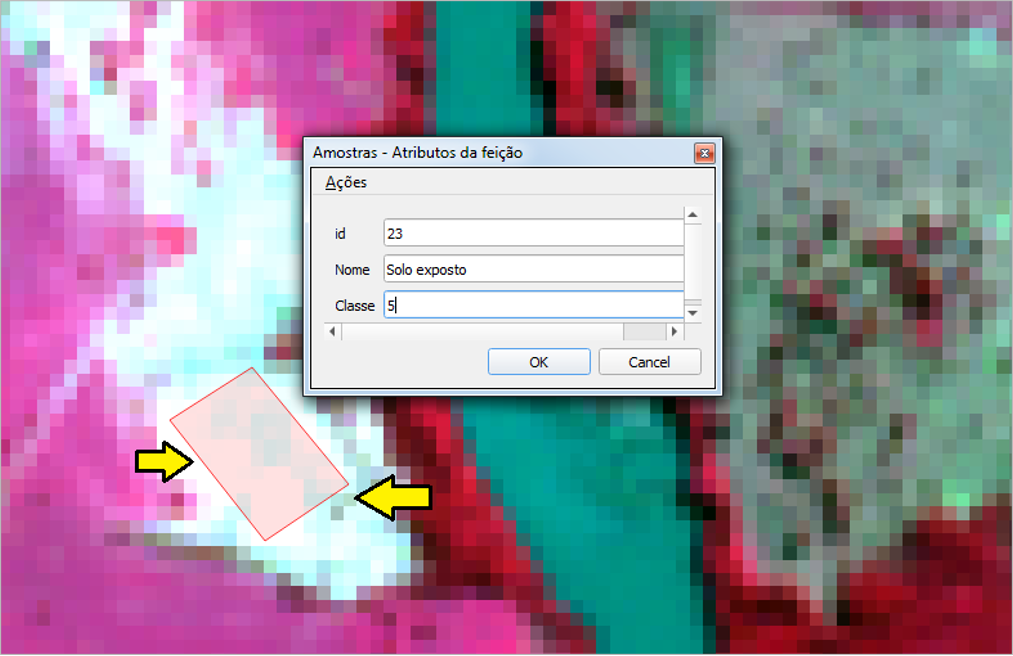

Figura 20 – Amostra do uso “Solo exposto”.

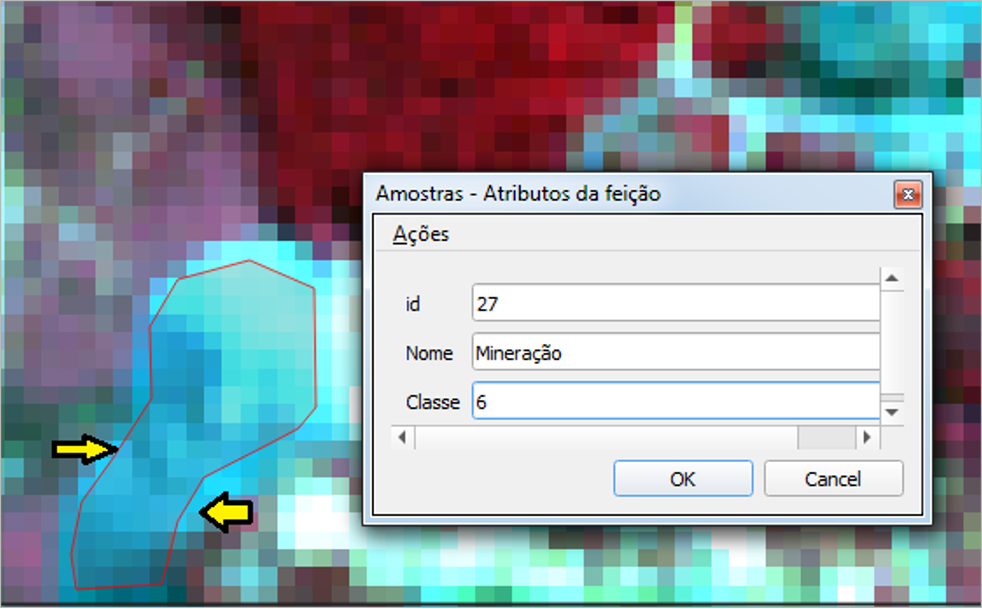

Figura 21 – Amostra do uso “Mineração”.

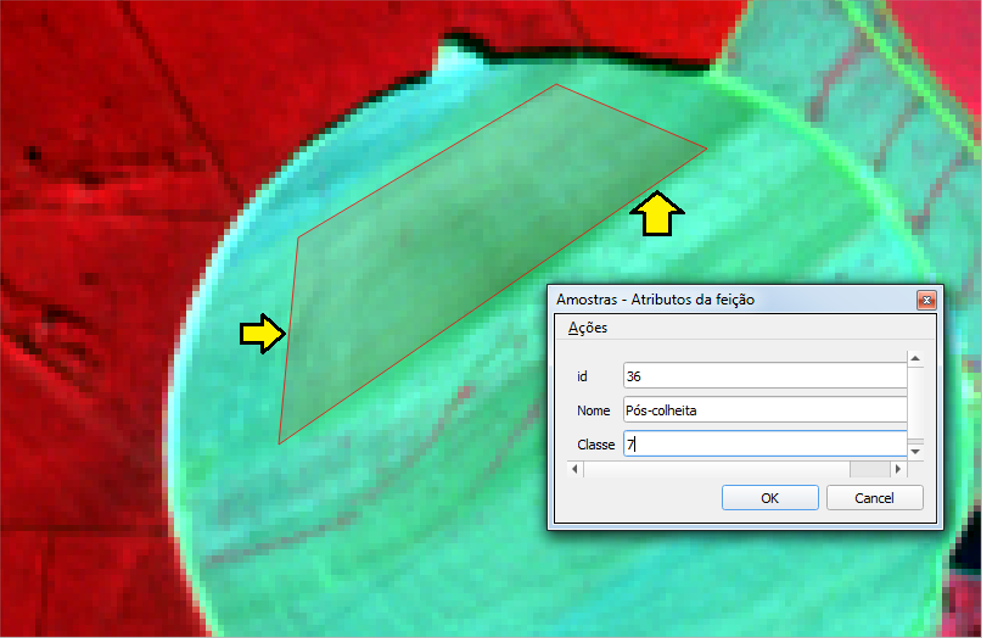

Figura 22 – Amostra do uso “Pós-colheita”.

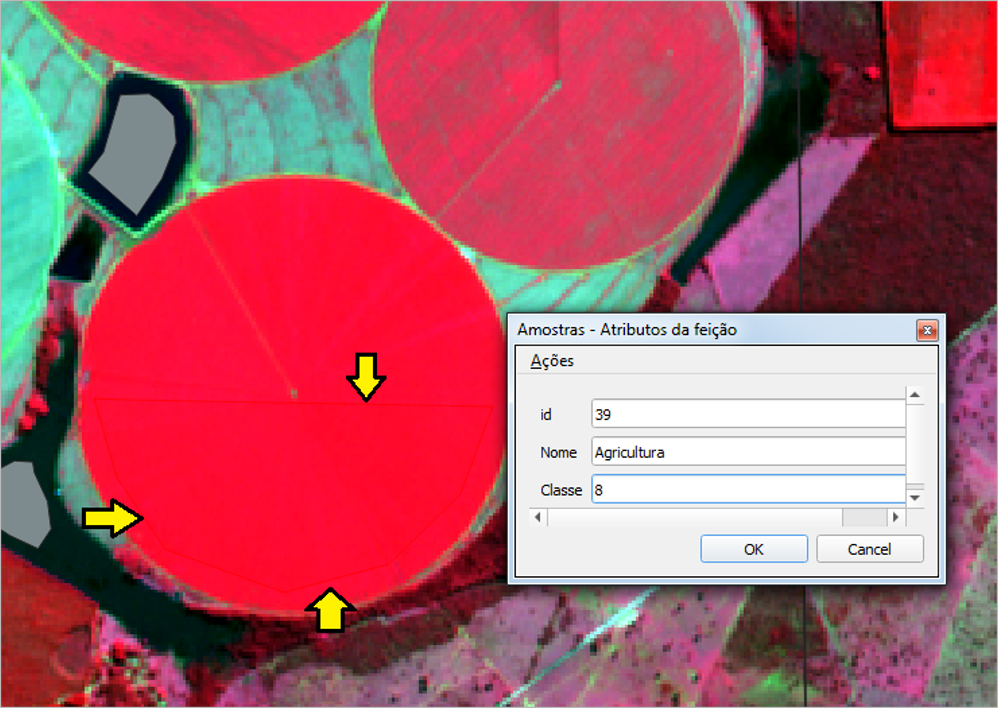

Figura 23 – Amostra do uso “Agricultura”.

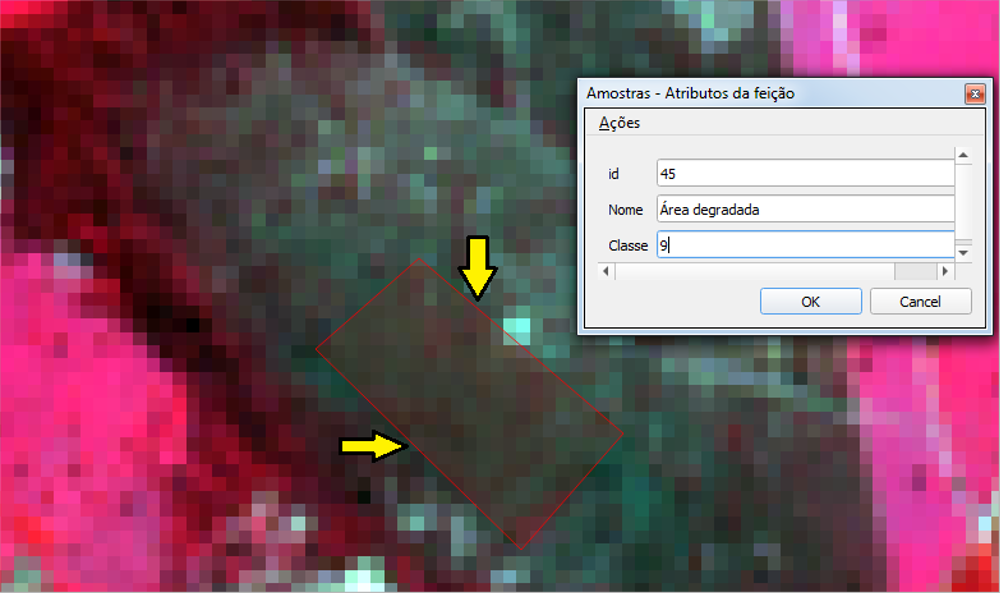

Figura 24 – Amostra do uso “Área degradada”.
Importante: colete um número predefinido de amostras para cada classe de uso da terra. Por exemplo: 5 polígonos amostrais para cada uma das 9 classes totalizaram 45 amostras.

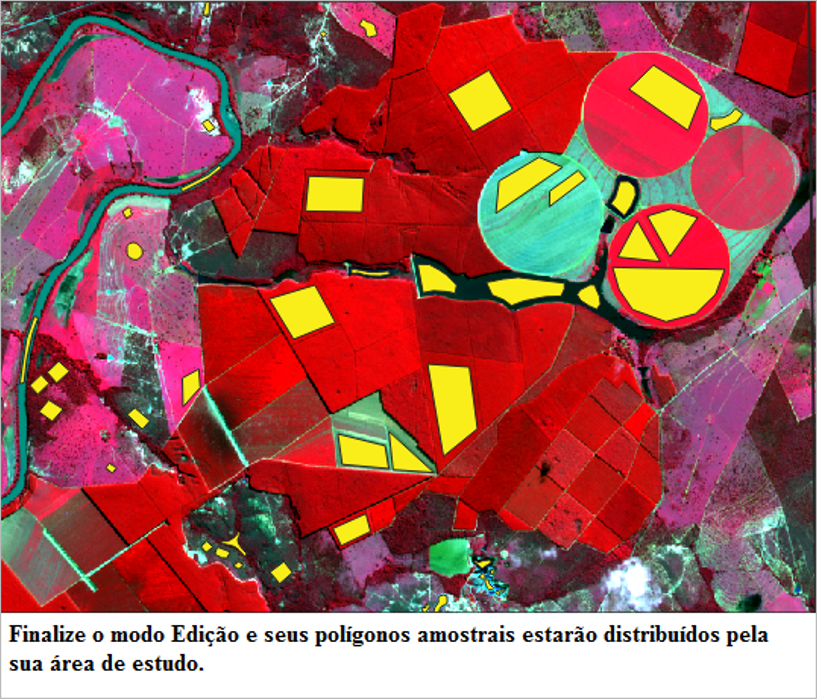

Figura 25 – Representação da distribuição espacial das amostras coletadas na área de estudo.
CÁLCULO DE ESTATÍSTICAS DA IMAGEM

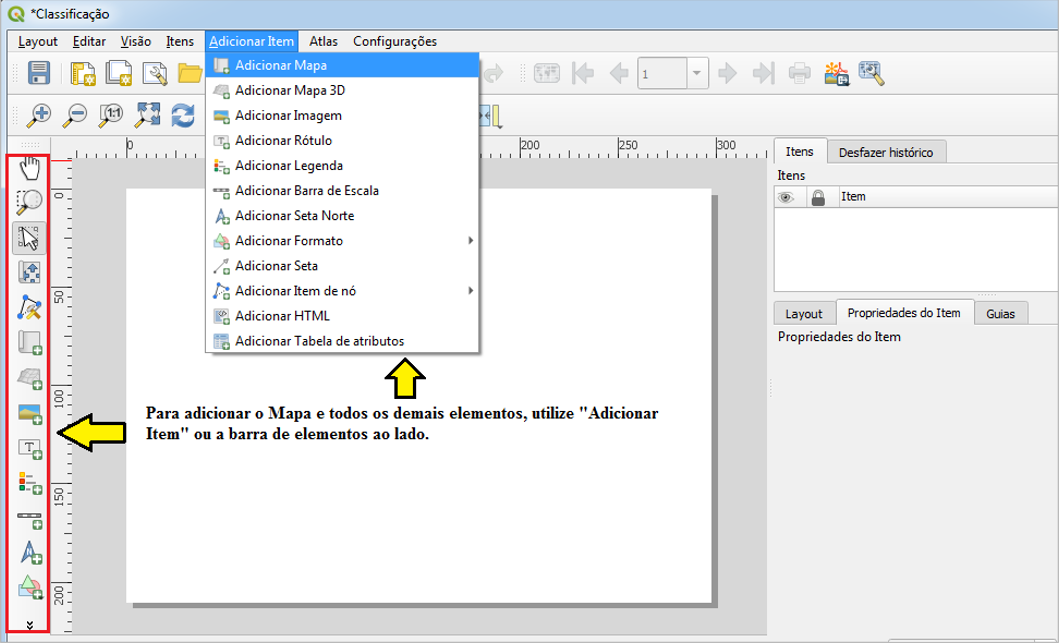

5. Para iniciar o processo de classificação supervisionada, é necessário ter instalado o plugin Orpheu Toolbox (OTB), disponível no link: https://www.orfeo-toolbox.org/download/. Uma vez instalado, para utilizar o plugin, ative a caixa de ferramentas:

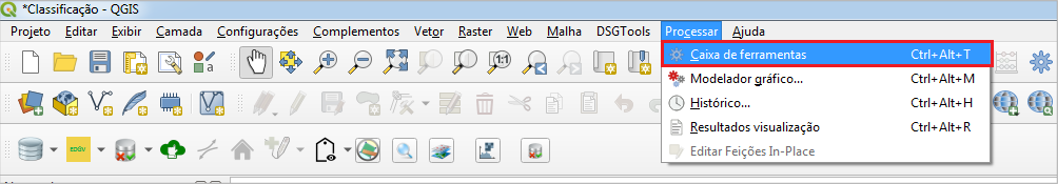

Figura 26 – Habilitar plugin “Orpheu Toolbox (OTB)” através da caixa de ferramentas.
O plugin estará localizado na caixa de ferramentas, no canto direito da área de trabalho do QGIS:

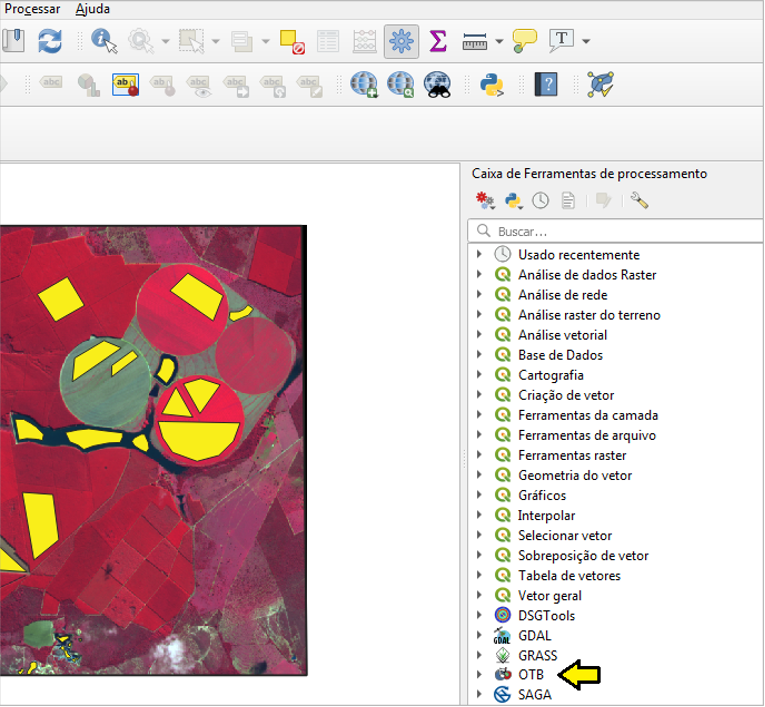

Figura 27 – Localizar plugin “Orpheu Toolbox (OTB)” na caixa de ferramentas.
a. Para calcular as estatísticas da imagem: Acesse o OTB >> Learning >> ComputeImageStatistics:

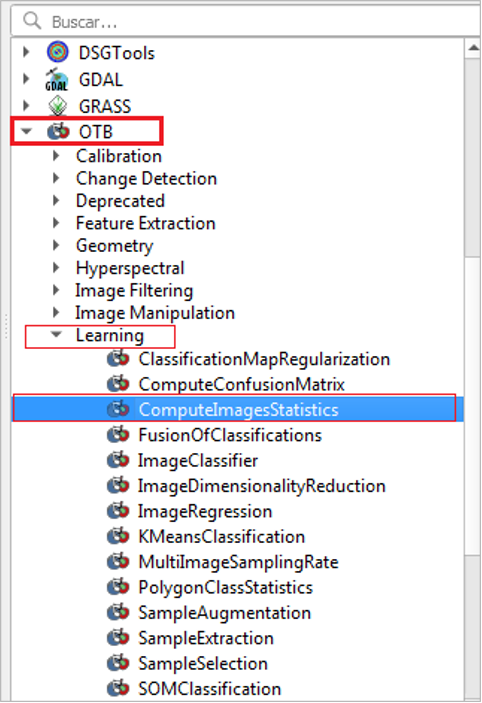

Figura 28 – Utilização da ferramenta “ComputeImagesStatistics” para cálculo das estatísticas da imagem.

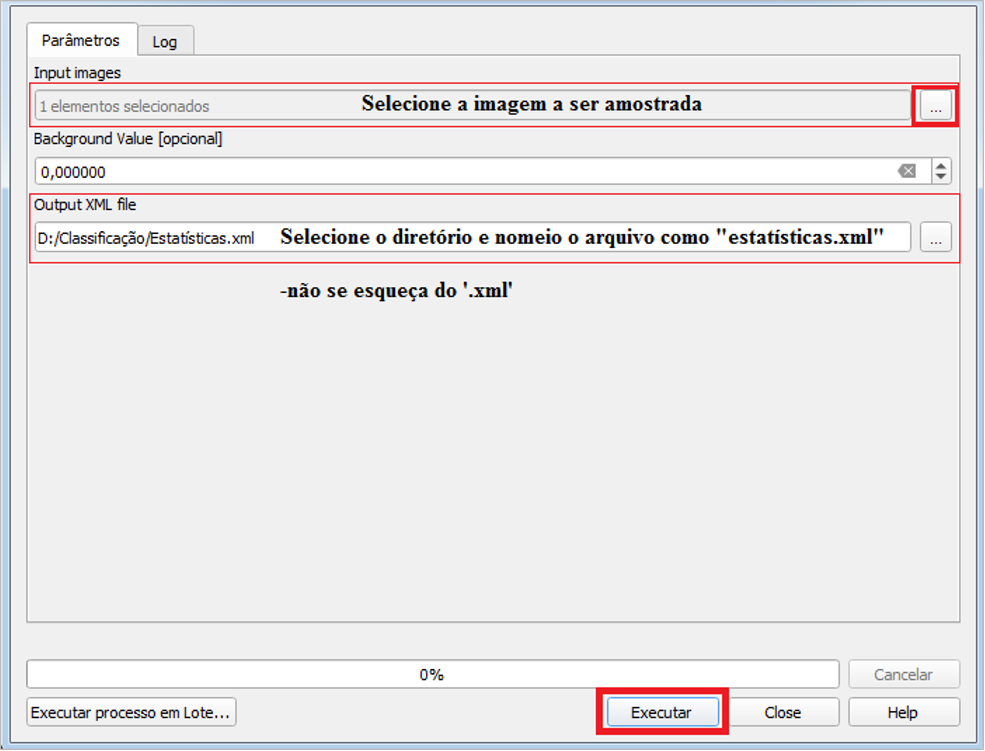

Figura 29 – Seleção de imagem a ser amostrada e configurações de saída do arquivo.
TREINAR O CLASSIFICADOR E ESCOLHA DO ALGORITMO DE CLASSIFICAÇÃO
b. O próximo passo é treinar o classificador. Neste passo é importante saber previamente qual o algoritmo desejado para realizar a classificação (exemplo: Random Forest, MAXVER, Artificial Neural Networks, etc.). Ainda em OTB >> Learning >> TrainImagesClassifier

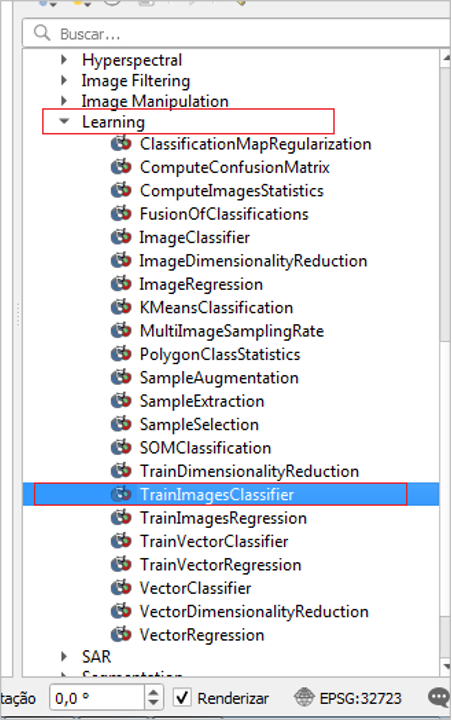

Figura 30 – Utilização da ferramenta “TrainImagesClassifier” para treinar o classificador.

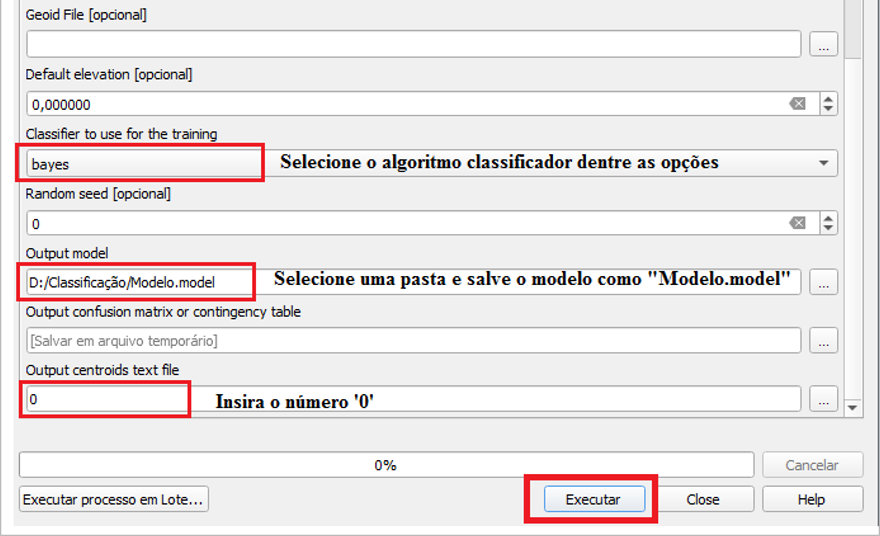

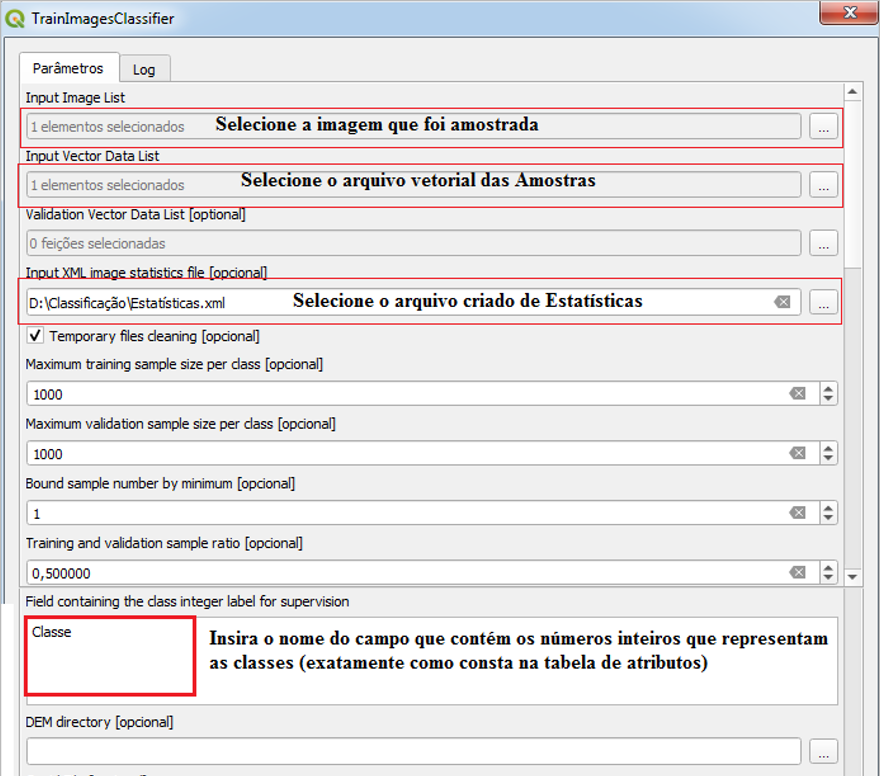

Figura 31 – Seleção de imagem amostrada e configurações da ferramenta “TrainImagesClassifier“.
CLASSIFICAÇÃO DA IMAGEM
c. O próximo passo é realizar a classificação. Ainda na caixa de ferramentas >> OTB >> Learning >> vá em ImageClassifier:

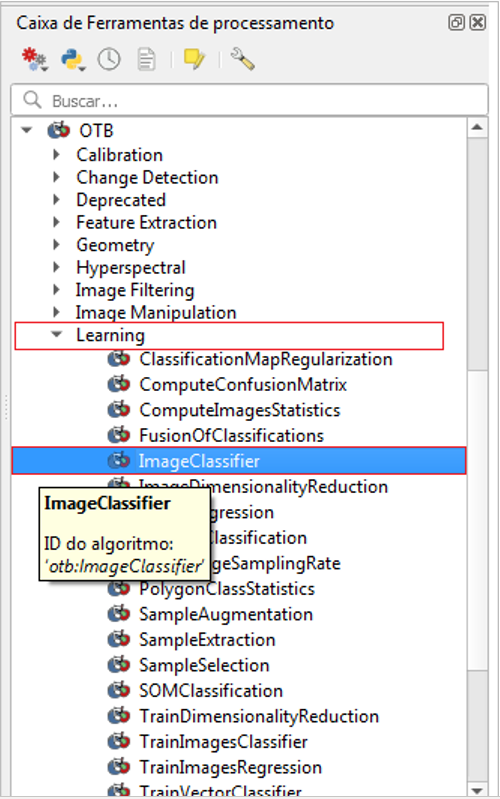

Figura 32 – Utilização da ferramenta “ImageClassifier” para classificação da imagem.

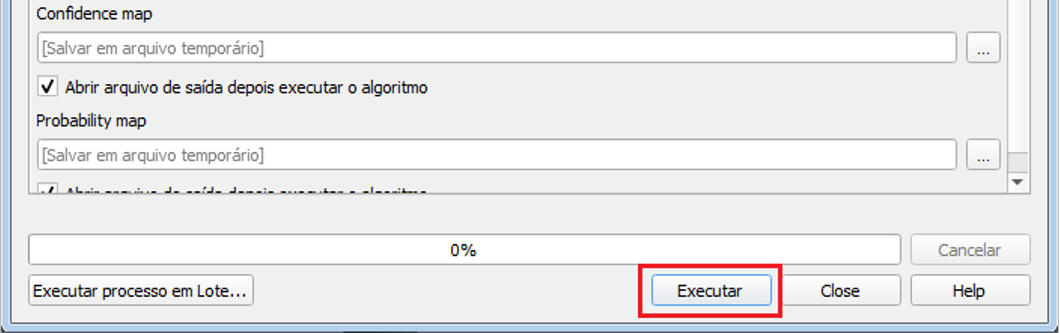

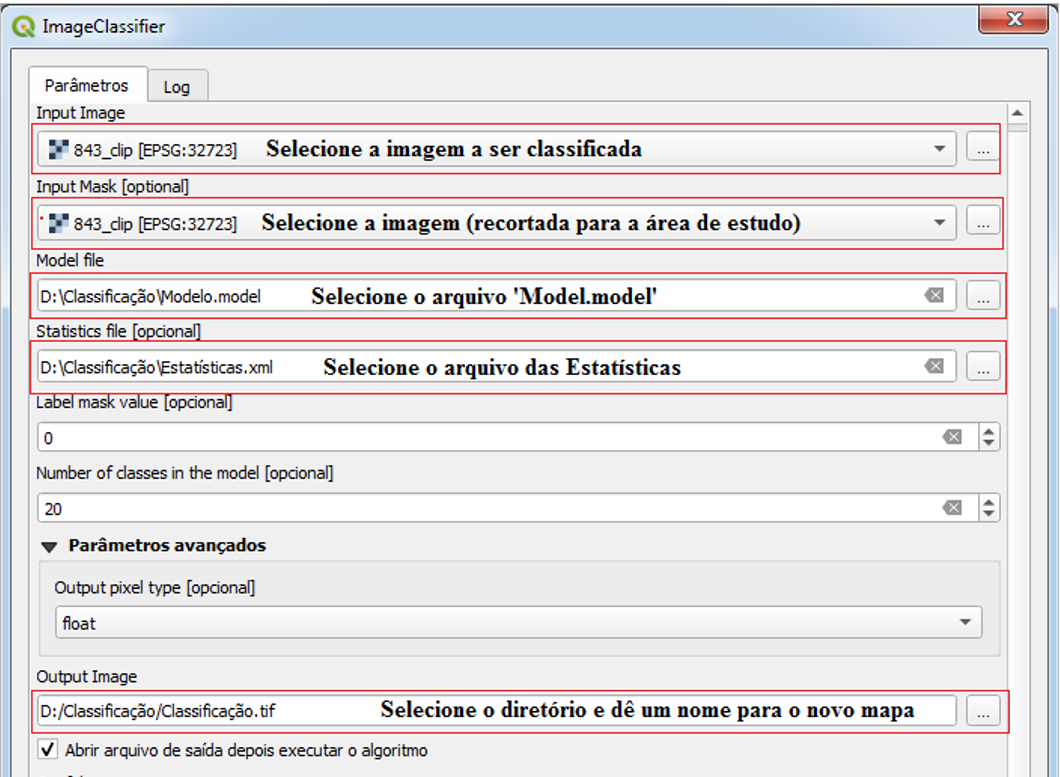

Figura 33 – Entrada da imagem XX e configurações da ferramenta “ImageClassifier “.
Após executar, dependendo do tamanho da área de estudo, o processo deverá demorar alguns minutos. Aguarde até que o mapa de classificação apareça na área de trabalho e na aba “Camadas”.
RESULTADOS E CRIAÇÃO DE LAYOUT FINAL

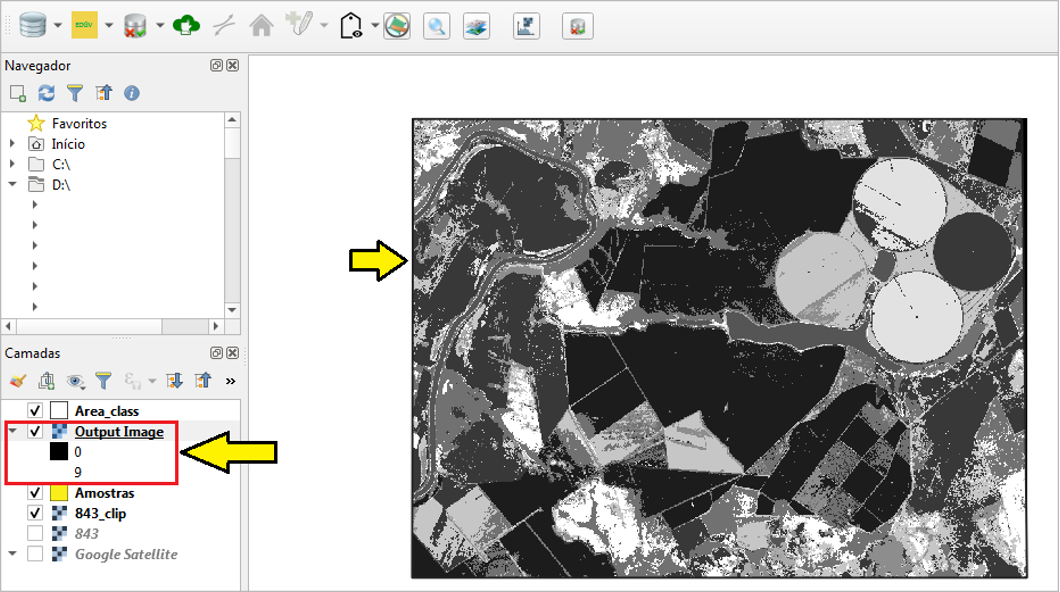

Figura 34 – Resultado em formato raster contendo a classificação da imagem.
6. Para alterar as cores das classes e iniciar o processo do Layout final, acesse a Simbologia, nas propriedades da nova imagem.

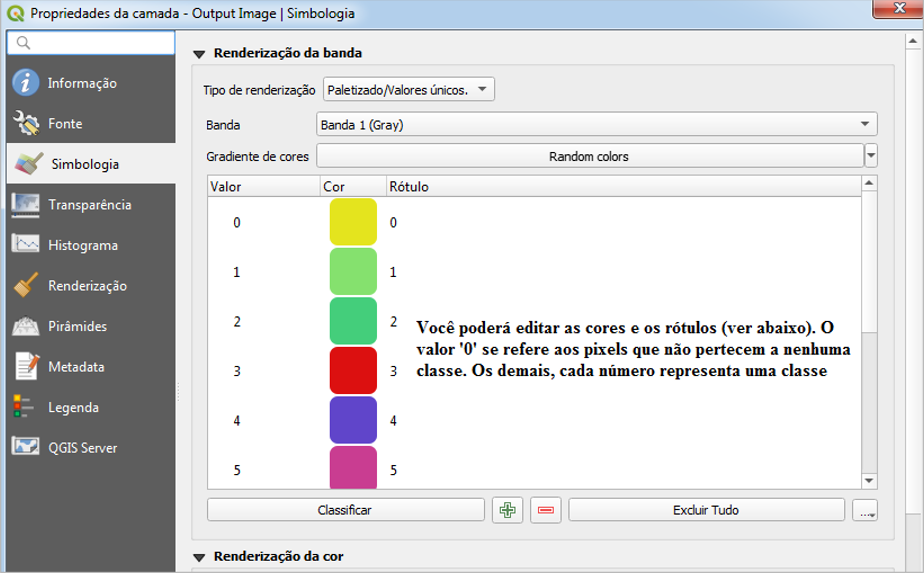

Figura 35 – Propriedades da camada raster. Edição da simbologia para representação adequada.

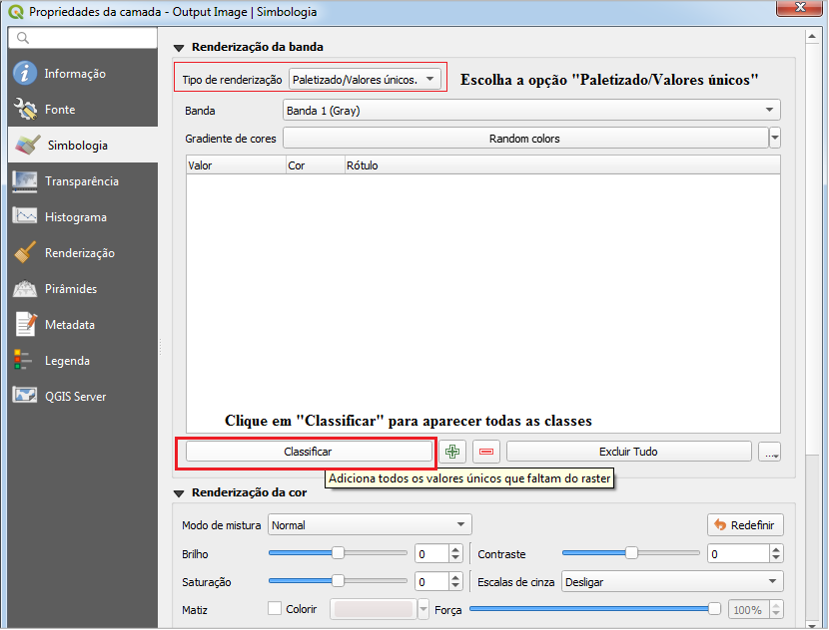

Figura 36 – Edição da simbologia do raster conforme classes de uso e ocupação do solo.

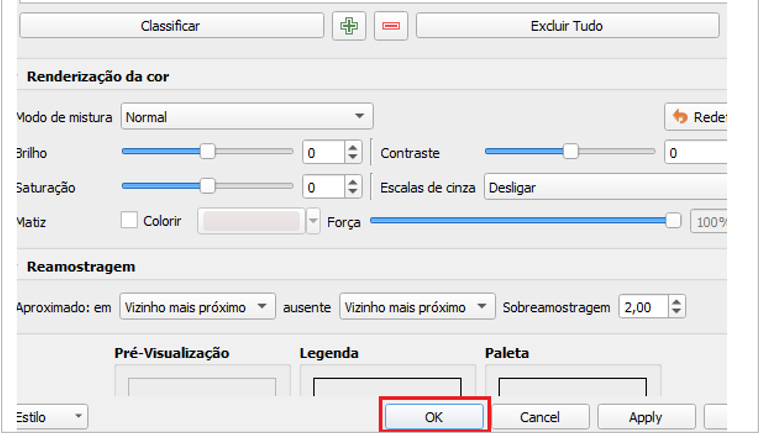

Figura 37 – Edição da simbologia do raster, alteração de cor e nome da classe.

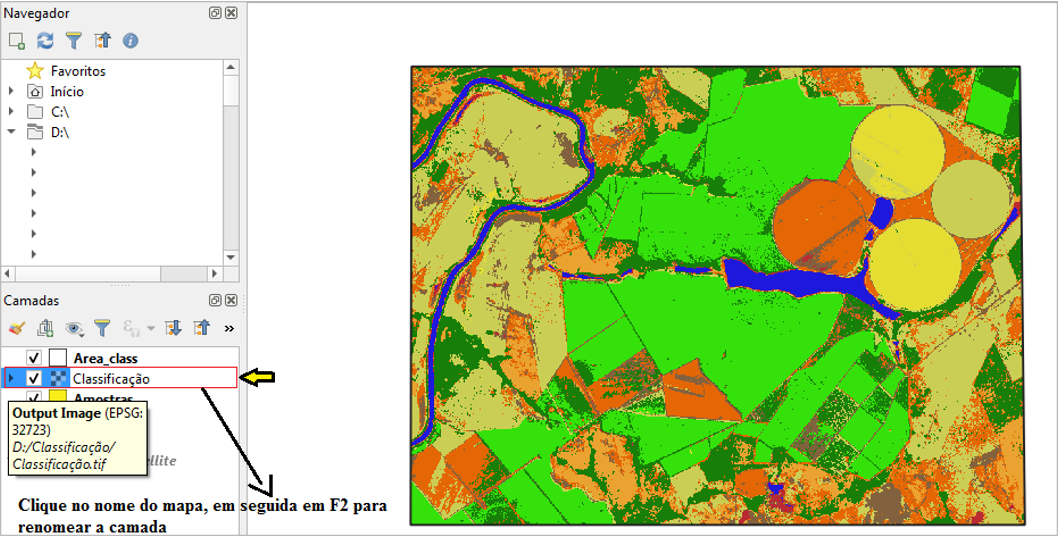

Figura 38 – Renomear camada raster classificada.
7. Para gerar o Layout final, siga os passos abaixo. Lembre-se dos elementos obrigatórios: escala, legenda, seta norte, grade de coordenadas, título e indicação de referências cartográficas.

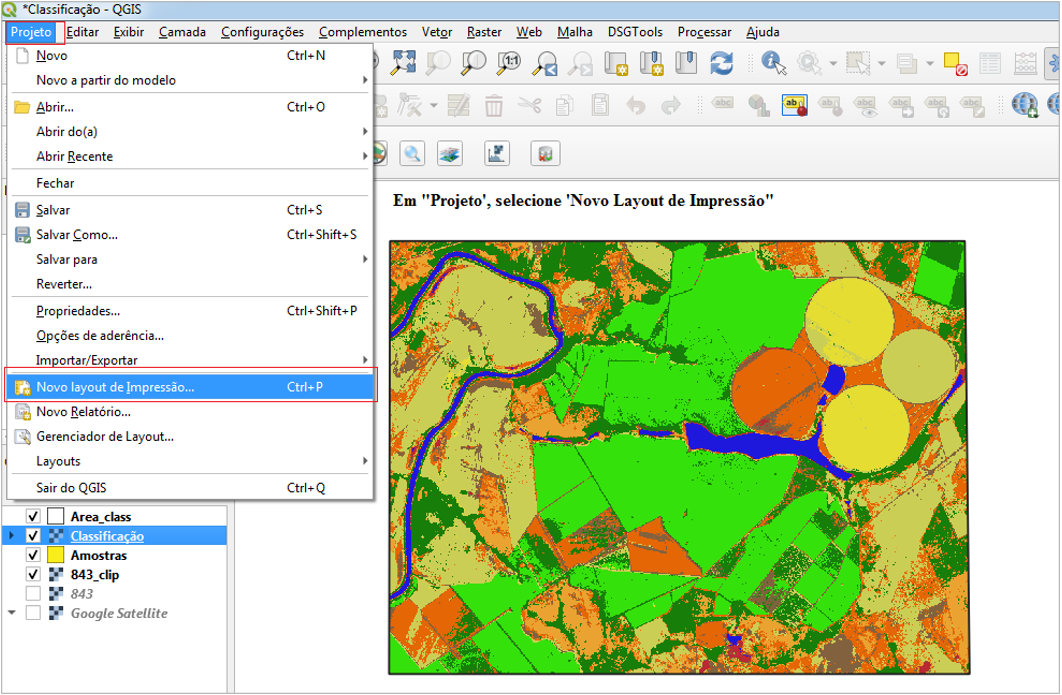

Figura 39 – Ferramenta para criar layout final.

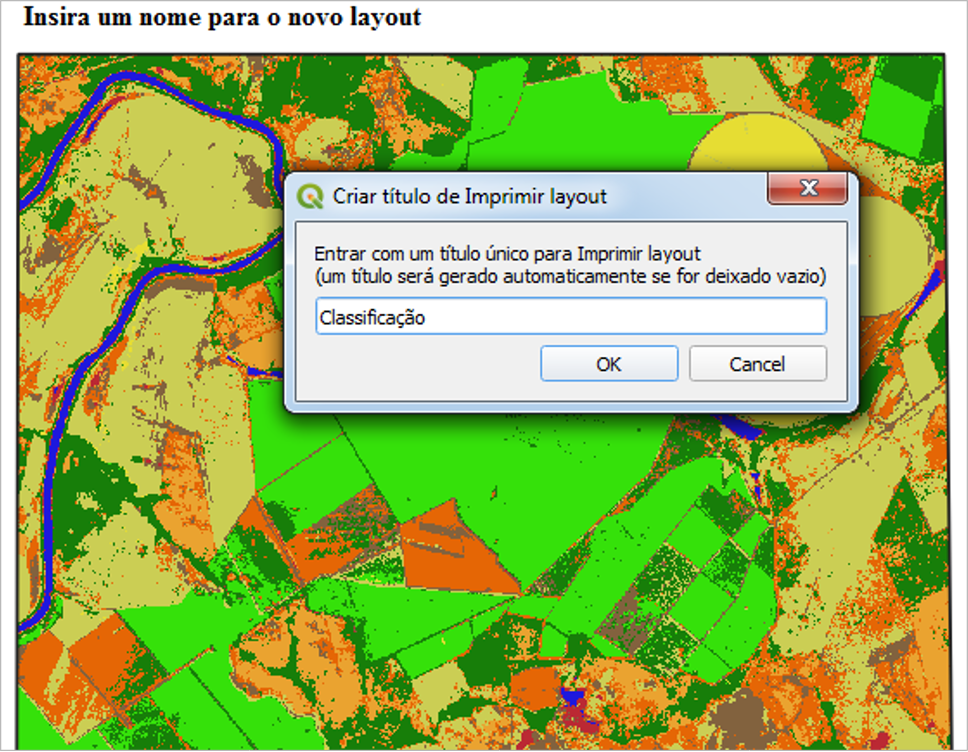

Figura 40 – Título do layout.
Figura 41 – Ferramentas para inserção de elementos cartográficos ao layout.
Figura 42 – Diretrizes para inserção dos elementos cartográficos ao layout.

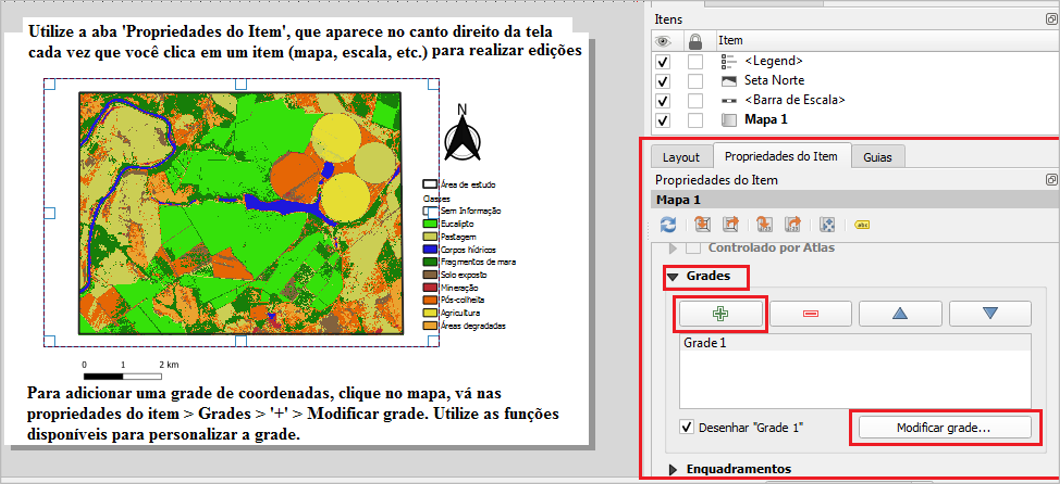

Figura 43 – Inserção de grade de coordenadas ao layout.

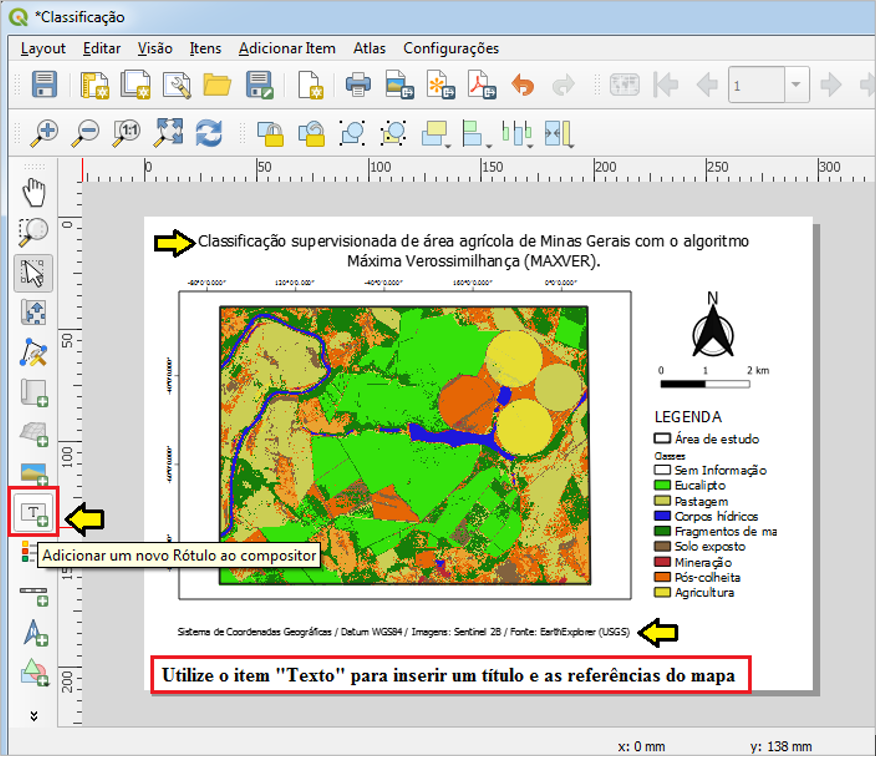

Figura 44 – Inserção de título e referências ao mapa.
8. Exporte o seu mapa em formato de imagem ou PDF:

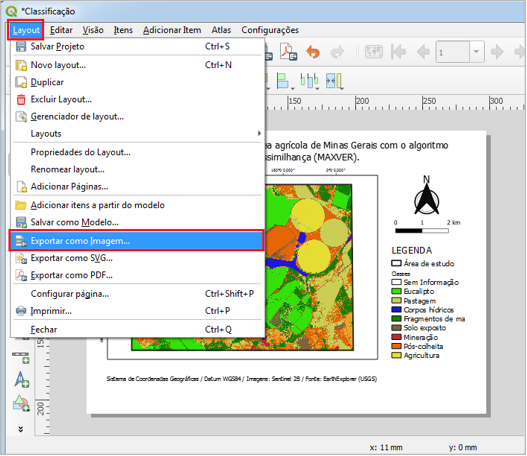

Figura 45 – Exportação do mapa em formato pdf.
Você pode salvar o projeto do layout e realizar alterações posteriores.
REFERÊNCIAS
JENSEN, J. R. Sensoriamento Remoto do Ambiente. São José dos Campos: Parêntese, 2011.
Aulas e recursos didáticos do Professor Prof Dr. Philippe Maillard.
youtube.com/watch?v=ex8ZA_dDxdE&feature=youtu.be
youtube.com/watch?v=DulKaKmOBmA&feature=youtu.be
